Nikon ведёт разработку новой системы управления объективом

Согласно данным патента Nikon работает над совершенно новой системой управления объективом на основе сенсорных датчиков.  Возможно, что данная система впервые будет представлена на готовящихся к выходу беззеркальных камерах компании, анонс которых ожидается в этом году.

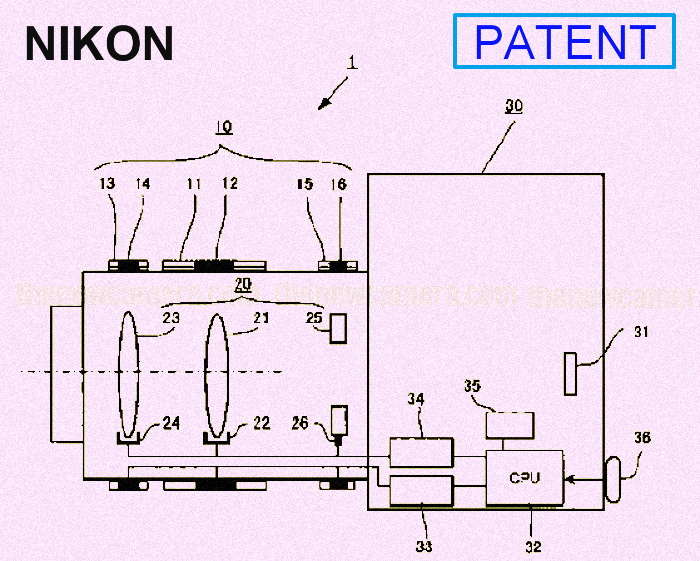

Устройство:

10 сменный объектив, 11 кольцо зуммированияя,  13 кольцо фокусировки, 15 кольцо диафрагмы, 20 оптическая система линз, 12,14,16 сенсорные датчики, 36 датчик давления, 30 корпус камеры, 32 ЦПУ, 34 блок управления.

Принцип работы:

Сенсорные датчики фиксируют перемещение регулировочных колец 11/13/15 и передают сигнал ЦПУ. ЦПУ обрабатывает поступивший сигнал и отдаёт команду блоку управления, который контролирует перемещение линз оптической системы и изменение диафрагмы, в зависимости от команды поступившей от ЦПУ.

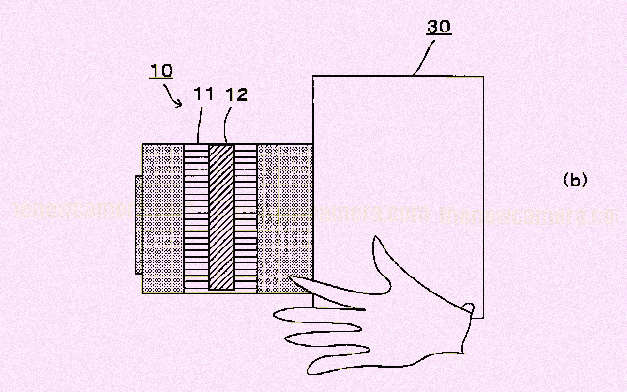

Датчик давления расположен на корпусе камеры. При использовании зум-объектива, когда датчик фиксирует отсутствие контакта с корпусом, например при падении, он передаёт сигнал через ЦПУ на блок управления, который контролирует процесс перехода объектива в сложенное состояние во избежание поломки. Также датчики давления могут быть расположены на корпусе объектива  для запуска различных функций при нажатии в зоне установки датчика.
