Сравнительный тест раций Motorola

Большой выбор компактных радиостанций Motorola привел к тому, что тренд используются практически во всех отраслях нашей жизни – от охранных предприятий до турпоходов, рыбалки, охоты, и просто игр на свежем воздухе.Для радиообмена весьма удобно использовать безлицензионные (не требующие специального разрешения Россвязьнадзора) компактные радиостанции диапазона PMR (446 МГц). Чтобы их правильно выбрать, обладая достаточной информацией для этого, уместно использовать результаты тестов, проведенных в 2012 году с несколькими моделями-побратимами портативных раций Motorola одного класса. Итак, почему собственно выбор пал именно на рации Моторола?



Начну с того, почему именно я выбрал тренд Моторола. Скоро, в 2028 году эта компания, зародившаяся из небольшой семейной фирмы (братьев Галвинов) отметит вековой юбилей, и за все это время (что немаловажно) поддерживает хорошую репутацию. Инженеры компании постоянно работают над улучшением качества продукции и уменьшении размеров радиостанций – при сохранении качества и мощности, в чем можно будет убедиться из предложенного далее сравнительного теста.

К слову, первый в мире полностью транзисторный автомобильный трансивер, первый в мире прямоугольный кинескоп – детища Моторола.

Рации Motorola привлекли меня и сочетанием цена-качество и довольно приличным – для такого сегмента рынка – функционалом (сервисные функции).

Тренд Motorola и сегодня ориентируется на развитие и на выпуск новых моделей.

Напрашивается главный вопрос статьи - как выбрать самую дальнобойную, самую миниатюрную (компактную), самую функциональную рацию с частотой 433 МГц среди модельного ряда Motorola? Для ответа на этот вопрос сначала перебираем несколько моделей.



Оценка по функционалу и цене

Рации Motorola Т3-Т8 - самые массовые, т.е простейшие. С другой стороны - все рассмотренные далее рации можно причислить к эконом-классу бюджетных моделей.

Ценовой диапазон для обычного гражданина, не хватающего звезд и золотых слитков с неба, весьма притягателен: рации типа Т4 можно приобрести за 1300-1800 рублей, Т6 – от 1500 – за комплект, Т3 (если найти б/у, поскольку модель снята с производства пару лет назад) обойдется рачительному пользователю совсем за копейки.



Особенности Motorola TLKR T3

Т3 отличается от собратьев особо оригинальным корпусом «с завитушками» (см. фото. 1); за эти «ухи» рацию удобно подвесить на карабин (на пояс или рюкзак), что уже неоднократно отмечали туристы – как удобную функцию для переноски (см. сравнительную таблицу).


С другой стороны в «ухо» внутри корпуса встроена сама антенна рации. Таким образом в модели Т3 нет ничего, что могло бы цеплять пусть и небольшим, но все же выступающим штырем антенны (как в моделях Т4, Т6, Т8).

Такое «антенное» решение вовсе не препятствует устойчивой связи модели Т3, работающей на частоте 446 МГц и шагом 12,5 кГц (с максимальной мощностью) на расстояние 3 км в открытой сельской местности, что подтверждаю реальными испытаниями, проведенным мною в Верховажском районе Вологодской области этим летом 2012 года.

Motorola TLKR-T3 способна работать до 20 часов без смены элементов питания.

Сегодня комплект раций Т3 б/у или залежавшийся на складах, если повезет, можно купить всего за 600-700 рублей.

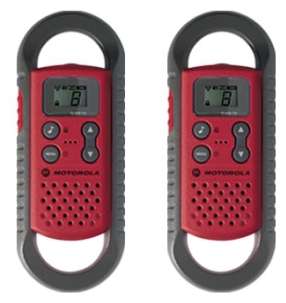

 Фото 1. Внешний вид оригинального корпуса Motorola TLKR T3

Motorola TLKR-T4

Motorola TLKR-T4 отличается от Т3, к слову, уже снятой с производства в 2010 году, другим эргономичным корпусом (фото 2), расположением кнопок на его передней панели и «повышенным» весом; остальные параметры у них сопоставимы (см. таблицу сравнения). Ее стоимость от 1300 рублей за комплект.

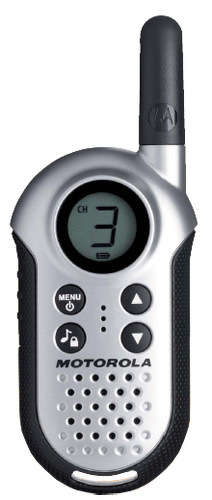

Фото 2. Внешний вид рации Motorola TLKR T4

Особенности Motorola TLKR T6

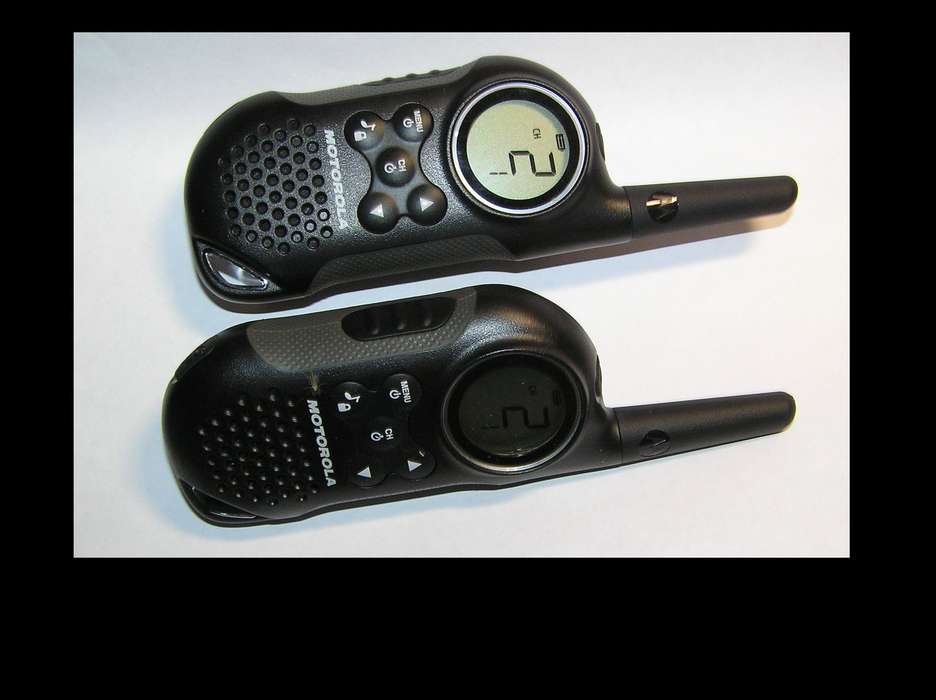

Фото 3. Внешний вид Motorola TLKR T6


В этой рации имеется возможность выбрать 5 типов вызова (различные тона-комбинации звуков вызывного сигнала). Режим блокировки клавиатуры (чтобы случайно не произошло нажатие кнопки, и не сбилась пользовательская настройка), функция сканирования каналов, голосовое управление передачей (функция VOX). Позволяющее держать руки свободными – есть во всех трех рассматриваемых моделях.

По сути, электронная база (микропроцессор) у всех трех моделей одна; поэтому многие характеристики, равно как и недостатки схожи. Модель Т6 отличается от побратимов в основном более удобной (универсальной) организацией питания и внешним видом.

Что касается портативных раций – аналогов по электрическим характеристикам других производителей, то, к примеру, вместе с Motorola TLKR T4 сравнимы (сопоставимы) такие рации как Voxtel MR160, Jet mini, Midland G5, Motorola XTR446 и Motorola TLKR-T5 и аналогичные. Они уступают по ряду сервисных функций относительно даже тестируемой Motorola TLKR T6, хотя превосходят ее (имеют меньшую цену – почти в 2 раза) по стоимости.

Модель Motorola TLKR T6 протестирована летом 2012 года в режиме частой радиоактивности (5-6 минут –общее время краткий радиосообщений в час), что позволяет сделать вывод о том, что новый и полностью заряженный аккумулятор обеспечивает качественное пользование рацией (до новой подзарядки) в течении 14 часов (затем начинает мигать индикатор разрядки батареи, но рация все еще работоспособна).

Рабочая частота у всех рации в диапазоне 446.00625-446.09375 МГц распределена по восьми фиксированным каналам так: 446.00625 МГц (1), 446.01875 (2), 446.03125 (3), 446.04375 (4), 446.05625 (5), 446.06875 (6), 446.08125 (7), 446.09375 (8). Таким образом, дискретность составляет 01250 МГц, или, говоря иным языком – частотный шаг канала 12,5 Гц.

Эти сведения можно учитывать для прослушивания данных частот или организации радиосвязи на них, в том числе с помощью других радиостанций, к примеру, широкодиапазонной станции Kenwood TH-F7, описанной в другом моем тесте.

В этом случае, чтобы обмениваться сообщением в радиоэфире нужно все рации «сети» настроить на одну частоту (частотный канал) и удостовериться, что все они «запрограммированы» на одни и те же субкоды (о них ниже).

Питание рации может осуществляться как от встроенного никель-металл-гидридного (Ni-Mh) аккумулятора модели IXNN4002B энергоемкостью 600 мА/ч и напряжением 4,8 В (находится в каждой рации комплекта), так и от 4-х последовательно соединенных батарей типа ААА («мизинчиковые» батареи) – для этого в корпусе рации предусмотрен батарейный отсек.

Аккумулятор (равно как и батареи) типоразмера ААА необходимо устанавливать в рации только при выключенном питании, дабы избежать выхода устройства из строя. Отличительной особенностью раций Motorola TLKR T6 и Т8 (относительно моделей побратимов) также является и то, что Т6 можно заряжать как в «стакане» зарядного устройства, так и отдельно - только АКБ, устанавливаемые в «стакан» с помощью специально предусмотренных производителем пластмассовых вставок. У других моделей такого удобства нет.

Такие особенности как быстро отстегивающаяся клипса-держатель, удобный – для пользования- держания в руке (обтекаемый корпус) внешний вид, мультисегментный дисплей-индикатор, его подсветка, удобные кнопки управления – по сути, такие же, как в более ранних версиях портативных рации фирмы Моторола на примере моделей Т3 и Т4.

Зарядное устройство модели IXTH4016A к рациям Моторола Т6 снабжено специальным стаканом с отсеком на две рации (см. фото. 4) и адаптером питания IXPH4033A с выходными электрическими характеристиками 9 В и максимальным током 300 мА/ч.

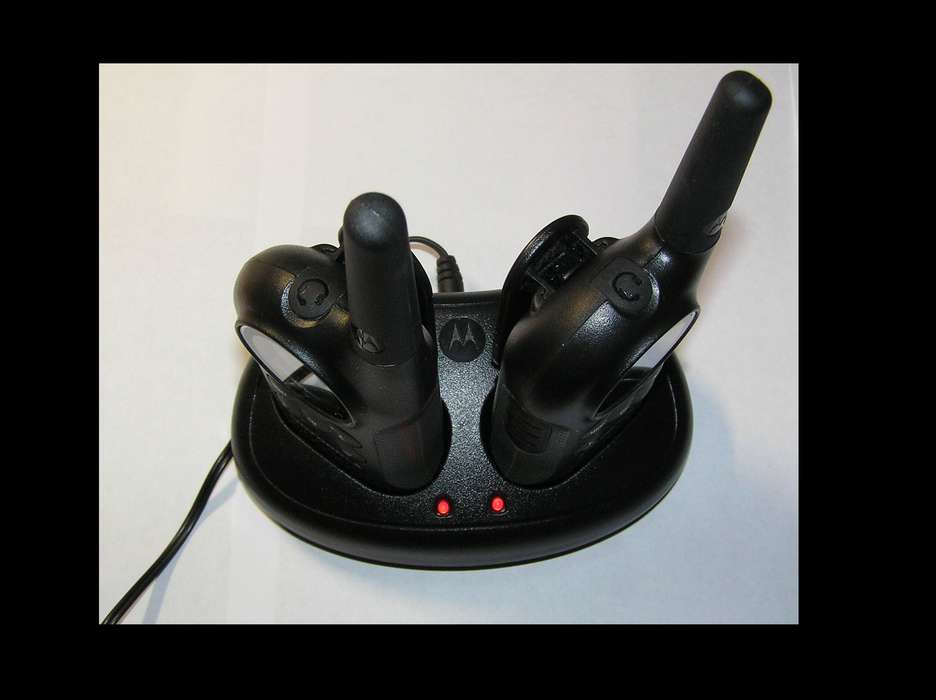

Фото 4. Зарядной стакан с двумя отсеками - с рациями Motorola TLKR T6


С помощью подключенного данного зарядного устройства полностью разряженный аккумулятор радиостанции восстанавливает полную энергоемкость за 2-3 часа, что надо признать достаточно быстрым зарядным решением относительно рации аналогичного класса. Так происходит на практике. Тем не менее, в инструкции по эксплуатации время, требуемое на зарядку АКБ - при прочих равных условиях - указано как 16 (!) часов. Возможно, эта несуразность связана с тем, что светодиодный индикатор красного свечения горит в зарядном стакане все время, пока рации (вне зависимости от степени заряда батареи) находится в зарядном устройстве.

Кроме того, сбоку каждой рации (из комплекта) находится разъем питания для внешнего источника напряжением 9 В. Род тока постоянный.

По сравнению с более ранними моделями - Motorola TLKR T3 и Motorola TLKR T4 тестируемая Motorola TLKR T6 (фото 3 и 4) обладает явным преимущество в части организации питания. Но выявились и минусы.



Радио-няня дурно воспитана

Чтобы сработал режим «радио-няня» надо говорить непосредственно в рацию, держа рацию на расстоянии 1 метра у рта, только после этого режим активируется; если в комнате просто громко разговаривать (сила звука 30-40 дБ замеренная многофункциональным шумомером DVM-401) Т8 не реагирует. Аппаратная регулировка чувствительности в этом случае тоже не помогла. Та же проблема у более свежего собрата – Motorola TLKR Т8 (фото 5).

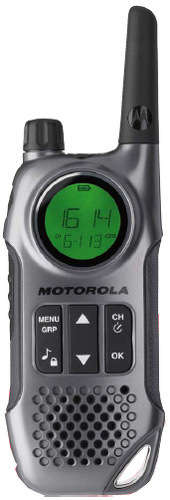

Фото 5. Вид на Motorola TLKR Т8

Кто дальше?

«Ресурс» дальности указывает производитель в паспортных данных; мощность 0,5 Вт предполагает, что максимальная дальность связи на открытой местности между двумя аналогичными станциями составит 5 км (Т3), 6 км (Т4), 8 км (Т6) и 10 км (Т8).

Разумеется, в городе, в иной пересеченной местности, а также в зданиях между этажами дальность связи будет еще меньше и едва (в последнем случае) достигает 500 м (испытания августа 2012 года в впечатляющем по размерам торговом центре «Балкания-нова», район Купчино, Санкт-Петербург). Однако, такие же несоответствия заявленным паспортным данным поджидают при реальном тестировании на местности любого, кто захочет испытать на дальность и качество связи рации-побратимы Motorola TLKR T3, Т4, Т6 и Т8.

Во всех рассматриваемых моделях на многофункциональном дисплее предусмотрена информация об остаточном заряде батарей (АКБ), номере канала, субкоде (если он включен) и других активированных пользователем режимах.



Особенности работы с субкодом

Субкод – это отдельная и весьма полезная тема в портативных рациях диапазона PMR (частотный диапазон 446 МГц), предназначенных для туризма, путешествий на природе, радиообмена на небольшие расстояние в городе (между квартирами одного или соседних домов).

Задание субкода позволяет снизить помехи и оградить ваш радиообмен от прослушивания других раций (других людей), настроенных на ту же с вами частоту. В рассматриваемых моделях можно задать аж 121 комбинацию разного субкода (38 кодов формата CTCSS и 83 кода DCS) на 8-ми возможных  каналах. Перемножим эти цифры и получим значение 968 разных комбинаций.

Во всех рассматриваемых моделях возможно включение режима сканирования всех каналов (8 каналов во всех тестируемых рациях); если на одном из каналов ведется какой-либо радиообмен ваша рации автоматически останавливается именно на нем, сигнализирует о приостановке общего сканирования звуковым сигналом и подключается на прием (прослушивания частоты).



Выявленные «минусы» общие для всех

Во всех рациях Motorola из модельного ряда Т3, Т4, Т6, T8 предусмотрена защита от перегрузки в режиме «передача». В реалии это работает так: после того, как непрерывно работала на передачу в течении 60 секунд, она автоматически прекращает работу. Перед отключением на дисплее мигает значок режима «передача» и звучит громкий предупредительный звуковой сигнал. Когда рация в режиме «передача» работает нормально (без перегрузок по времени), значок режима на дисплее горит не мигая. Описанный режим безопасности предохраняет выходной каскад передатчика рации (на мощном высокочастотном транзисторе – наиболее дорогостоящий радиоэлемент устройства) от возможной неисправности вследствие перегрева (перегрузки).

Таким образом, одним из недостатков раций Motorola семейства Т3, Т4, T6 и Т8 можно назвать ограничение времени передачи единовременно 1-й минутой (затем, прервавшись на несколько секунд можно вещать в эфир снова). Поэтому читать лекции в радиоэфире или декламировать поэму другому корреспонденту с помощью такого устройства нежелательно, с другой стороны число людей – кому это часто нужно весьма невелико.

Дальность связи на коробке указывается для идеальных условий (при прямой видимости абонентов в солнечную погоду при 20 °С (без осадков), в отсутствие помех, таких, как ЛЭП, деревья (и др.) и является теоретической для данной длинны волны (70 см). Реальная дальность связи при мощности 0,5 Вт - 2-3 км в лесу, 3-4 км в поле, 5-6 км на море, 300-500 м в городе, что, впрочем, справедливо для всех радиостанций PMR диапазона.



Сравнительная таблица Motorola TLKR T3, T4, T6, T8

Сравнительные характеристики T3 T4 T6  T8
Индикация разряда аккумулятора есть
Дисплей ЖК с программируемой подсветкой есть
Кнопочная регулировка громкости есть
Частотный диапазон PMR446 (446.00625 - 446.09375) МГц да
Максимальное время работы в режиме активного радиообмена***, час 20 20 14 16
Максимальное время работы в режиме ожидания (на приеме), час Более 72 - при хороших (свежих) АКБ и прочих равных условиях
Количество элементов питания и тип 3 ААА, общее напряжение 4,5 В 3 ААА*, общее напряжение питания 4,5 В 4 ААА *, общее напряжение 6 В Количество элементов питания 2 ААА
Тип возможного аккумулятора в батарейном отсеке Любые, типоразмера ААА Оригинального размера Ni-MH, от 600 мА/ч, номинальное напряжение 4,8 В Оригинального размера Ni-MH, от 600 мА/ч, номинальное напряжение 3,7 В
Мощность номинальная, Вт 0,5
Вес одной станции, без батарей, г 73 56 100 170
Радиус действия заявленный производителем/реальный (км)** 5/2,3 6/3,5 8/3,9 10/3,9
Количество каналов 8
Кодовые комбинации 968 комбинаций канал-код
Другие выдающиеся особенности для сравнения Благодаря особенностям корпуса прозвана «ванька-встанька»; практически трудно вывести из строя путем поломки корпуса См. текст Время «быстрой» зарядки от штатного зарядного устройства 2-3 ч. Есть доп. Опция – светодиодный фонарик. Как и в Т6 есть штатное зарядное устройство – стакан, в котором можно заряжать как АКБ отдельно, так и вместе с рацией
Выявленные минусы См. текст При слабом сигнале плохая разборчивость речи. Шумоподавитель обрезает части слов. Клавиша тангенты слишком «тугая» (по тактильным ощущениям). При приеме трудности с регулировкой громкости (клавиатура инертно реагирует при нажатии кнопок).



Примечания:

* - в качестве элементов питания можно применять пальчиковые аккумуляторы. Они имеют номинальное напряжение 1,2 (поэтому эквивалентное будет незначительно меньше, чем от батарей с номинальным напряжением 1,5 В – каждая).

** - авторские тесты проведены в Верховажском районе Вологодской области в июне-августе 2012 года

*** - режим активного радиообмена в приведенных тестах предполагал работу на передачу обеих раций комплекта с общим временем 3 минуты в час на протяжении одних суток.



Все рассмотренные рации имеют сканирование (2 режима - общее и выбранных каналов), режим «сон», таймер ограничения длительности передачи, подтверждение нажатия клавиш, отключаемая индикация звуковым сигналом перехода из режимов «передача/прием», 5 различных сигналов вызова. У всех рассмотренных раций небольшой и контрастный, понятный ЖК-дисплей, отображающий номера и занятость каналов, режим экономии батареи.

По сути, все приведенные в обзоре рации достаточно долго работают от батарей – несколько суток, если радиообмен не активный. Они компактны и легки в использовании, мы часто применяем модели TLKR T3-T8 при совершении покупок, на пляже, во время отдыха; практически незаменимая вещь при походах за грибами. Любая из раций рассмотренного модельного ряда является отличным способом связи на удалении друг от друга.
