Обзор пары блоков питания SeaSonic Focus Plus Gold на 750 Вт и 850 Вт. Пере-Gold, но недо-Platinum #2

Как правило, середнестатистический современный компьютер, способный справится с играми и задачами более сложными, нежели CS:GO на пару с самым большим рассадником неадекватов в мире, где вероятность встретить внезапного отца своего (по его словам) стремится к бесконечности, имеет блок питания примерно на 550-700 Вт. Этого достаточно с лихвой для любой системы с почти любой видеокартой, за исключением «двухглавых». Более мощные блоки приобретаются или из принципа “шоб було больше, чем у соседа”, или по незнанию, или чтобы спать спокойнее. Ранее у меня на обзоре побывали пару блоков питания SeaSonic Focus Plus Gold на 550 Вт и 650 Вт, а сегодня посмотрим на их двух старших братьев – на модели с мощностью 750 и 850 Вт.

Автор: No1seBR

В этом же контексте нельзя не затронуть одну интересную тему, касающуюся мощности блоков питания и того, стоит ли переплачивать за более «ваттную» модель. Для понимания этой городской легенды рассмотрим следующий пример. Допустим, реальное потребление системы 500 Вт. Хорошего блока на 650 Вт хватит более чем на долгие годы. Но что, если купить 850 Вт или даже 1000 Вт блок? Кривая КПД в зависимости от нагрузки особого значения не имеет, поскольку в обоих случаях КПД будет в наивысшем диапазоне, но свою лепту вносит вентилятор. БП на 850 Вт при 500 Вт нагрузки будет шуметь меньше, чем 650 Вт при тех же 500 Вт нагрузки. Здесь конечно всё зависит от конкретного производителя и конкретной модели, но в большинстве – это факт.

Поэтому в погоне за тишиной, пусть эта гонка и бесконечна, в некоторых случаях разумнее взять более мощный блок с меньшим сертификатом, нежели менее мощный с лучшим сертификатом. Более конкретно: SeaSonic Focus Plus Gold 850 стоит $110, и копейка в копейку столько же стоит SeaSonic Focus Plus Platinum на 650 Вт. В этой схватке Gold-овый будет тише (инфа 100% и заодно небольшой спойлер).

Сегодня на обзоре два блока питания SeaSonic Focus Plus Gold с мощностью 750 Вт (SSR-750FX) и 850 Вт (SSR-850FX) – в продолжение (хоть и самобытное) первой части, где рассматривались версии на 550 и 650 Вт.

Упаковка, комплектация, кабели

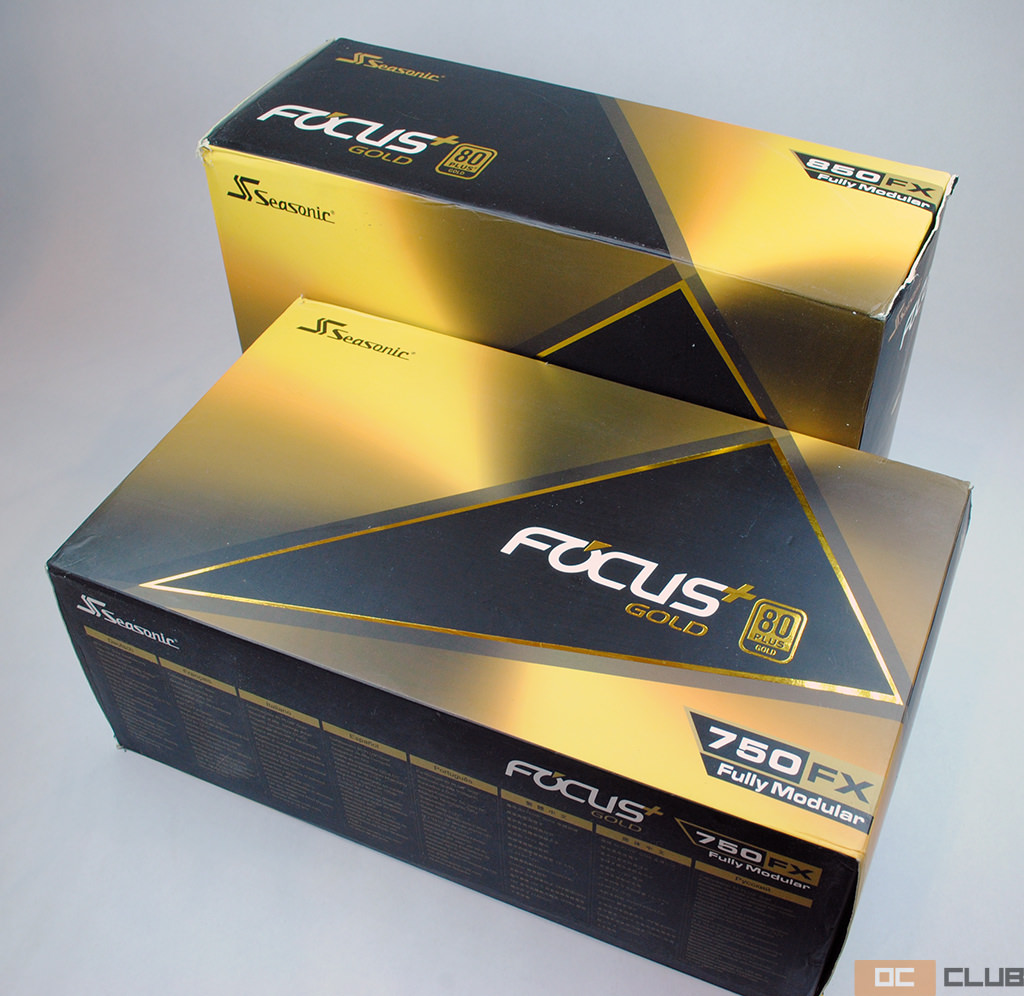

Начнём традиционно с коробки. Блоки упакованы в бокс с сочетанием чёрного с переливающимся золотым, что как для «голдовых» блоков подходит как нельзя кстати. Также упаковку не пожурить в количестве технической информации. Буквально есть всё: табличка с техническими характеристиками, перечень кабелей, упоминание о 10 годах гарантии и основные «фишки».

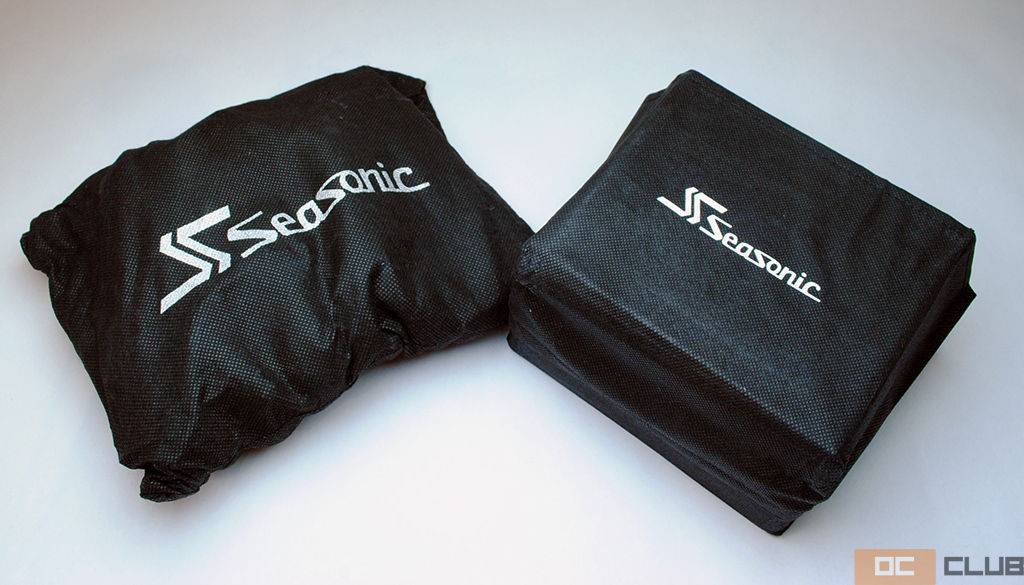

Внутри все модульные кабели и кабель входящего сигнала уложены в отдельный мешок. Сам блок тоже в чехле, но попроще. С мешочком для модульных кабелей стоит быть аккуратнее. Кабелей много, мешок маленький, и сделан он далеко не из кевларовых волокон. При попытке запихнуть все кабели назад один из мешочков порвался=(

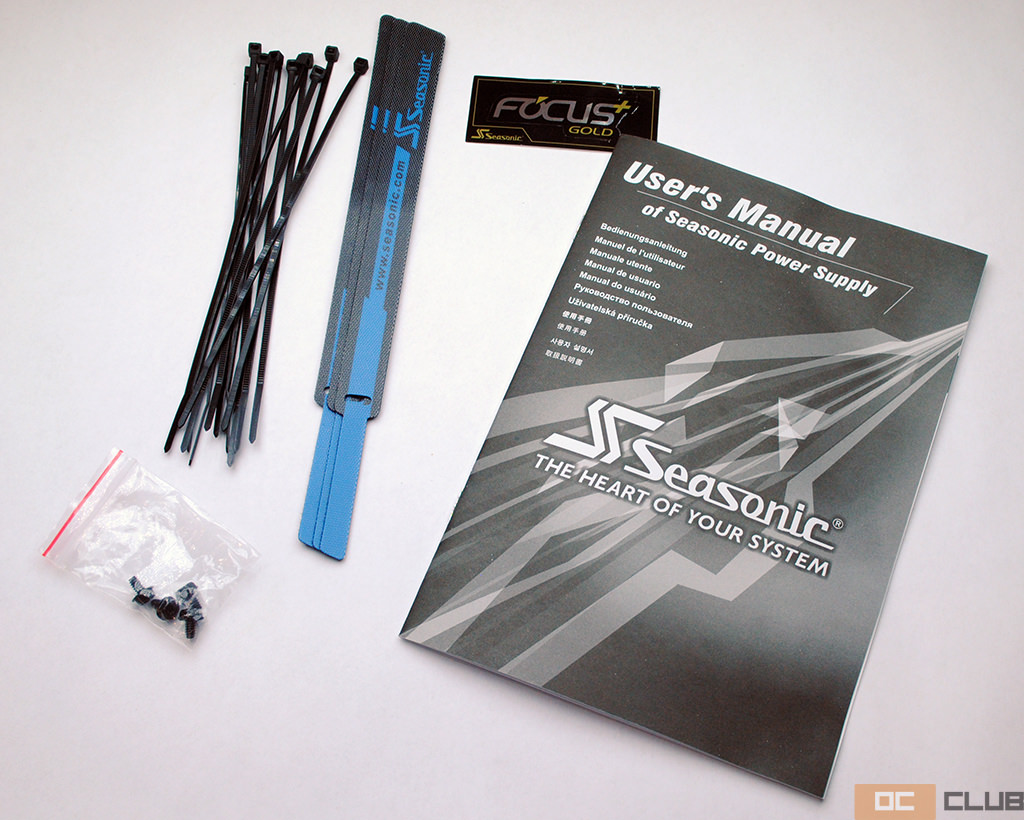

Среди прочего в комплекте идёт руководство пользователя (в том числе и на русском языке с нормальным переводом), около десятка пластиковых стяжек, три фирменные стяжки-липучки и наклейка с лого серии.

Хотя количество разъёмов для модульных кабелей к 750 и 850 Вт версиям одинаковое, и оно точно такое же, как и у версий на 550 и 650 Вт, количество самих кабелей разнится.

К версии на 750 Вт в комплекте дают:

  • 1x ATX 20+4 pin;
  • 2x EPS/ATX12V 4+4 pin;
  • 4x PCI-Ex Power 6+2 pin;
  • 8x SATA;
  • 3x Molex;
  • 1x Floppy.

К версии на 850 Вт в комплекте идут:

  • 1x ATX 20+4 pin;
  • 2x EPS/ATX12V 4+4 pin;
  • 6x PCI-Ex Power 6+2 pin;
  • 10x SATA;
  • 5x Molex;
  • 1x Floppy.

Длины кабелей и расстояние между коннекторами на следующей картинке:

Часть кабелей в оплётке (а именно основная 24-pin колодка, питание процессора и дополнительное питание PCI-E Power), а прочие просто плоские. Также у нагруженных линий, то есть тех, что в оплётке, позолочены контакты. Позолота ATX 20+4 pin и EPS/ATX12V 4+4 pin особо сильно не нужна, но вот для питания видеокарт – маст хэв, о чём я неустанно повторяю в каждом обзоре.

Что касается количества кабелей и разъёмов, то тут все ОК. Набор вполне соответствует мощности. Разве что хотелось бы у модели на 750 Вт видеть не 4, а 6 разъёмов PCI-E Power. По мощности блок вывезет, да и на самом корпусе блока тоже дополнительный разъём есть.

Внешний вид и особенности

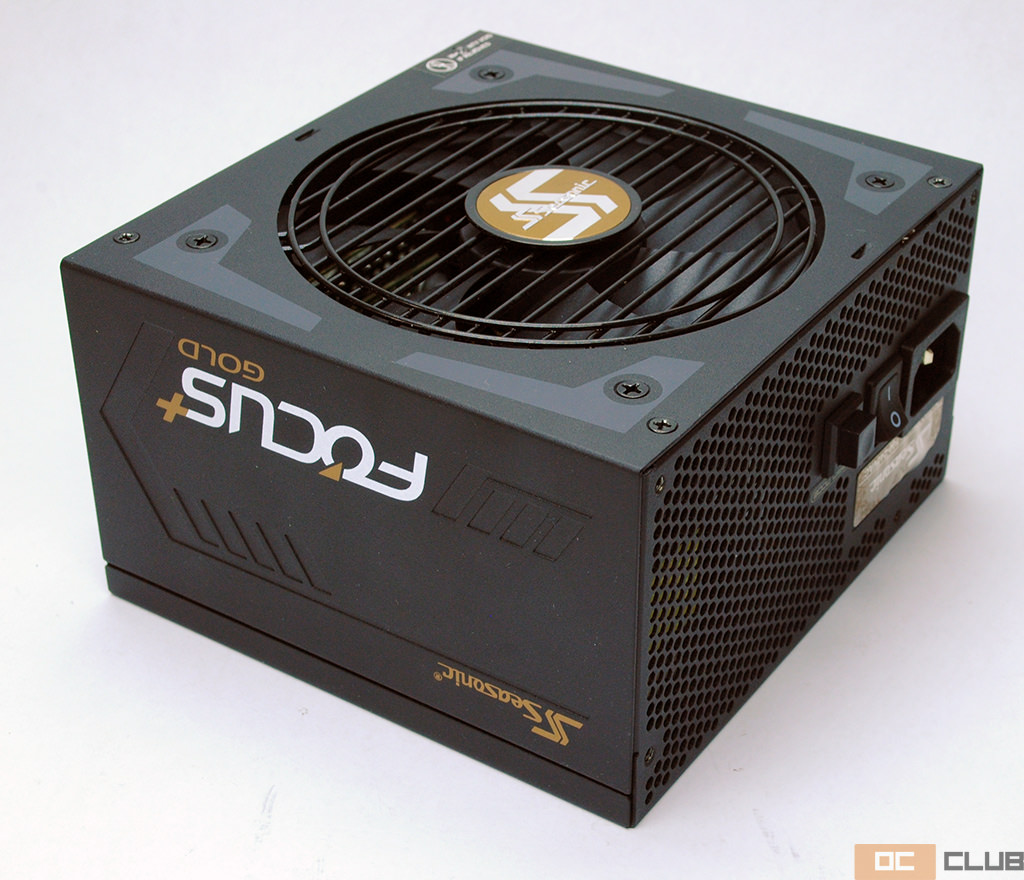

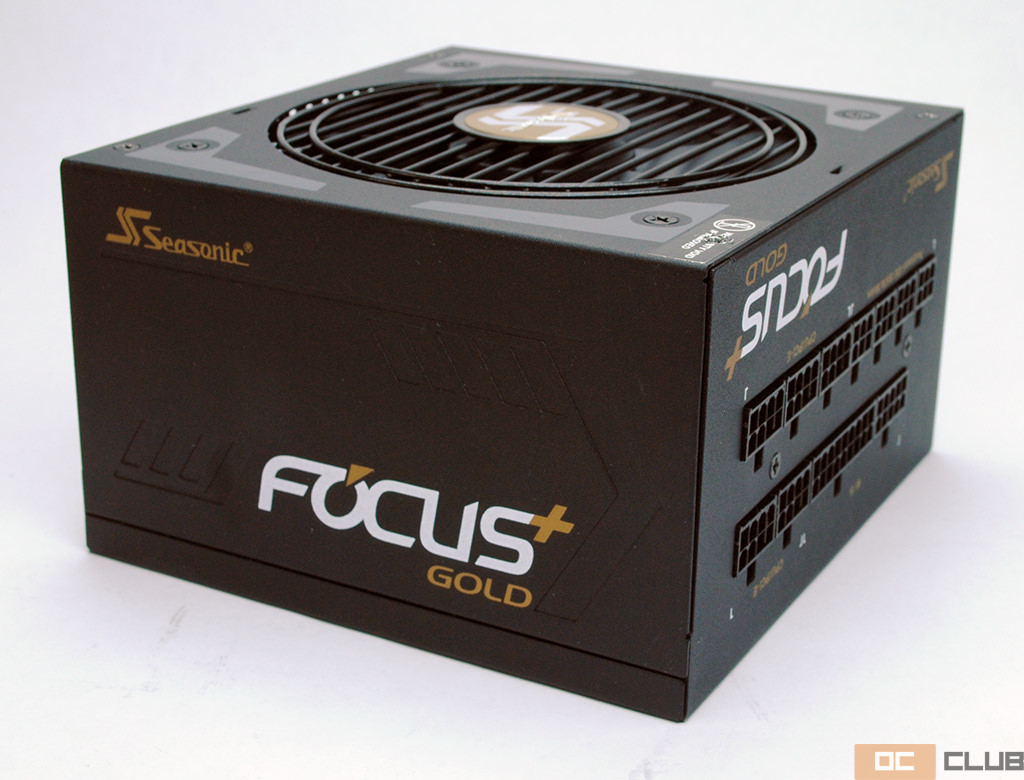

Первое, что хочется сказать: SeaSonic Focus Plus Gold – блоки питания плотные. При габаритах 86 х 149 х 139 мм (напомню, это самый маленький размер, допустимый ATX-стандартом) обозреваемые модели весят весьма и весьма прилично, и это странно. И забегая на раздел вперёд скажу, что откуда масса взялась ответить сложно. Радиаторов внутри не много, а имеющиеся не самые большие. Блоков с сертификатами энергоэффективности 80 Plus Gold в моих руках побывало достаточно. Эти одни из самых тяжелых.

Знаете, особо не меняется ничего. Как 15 лет назад измеряли качественность блока питания его тяжестью, так и сейчас та же песня. Этот критерий важен, поскольку демонстрирует как минимум экономию на толщине металла корпуса, а на корпусе экономят первым же делом. Здесь же благородная 1-миллиметровая сталь. На него можно наступить одной ногой, перенеся весь вес тела на эту ногу, и он выдержит (80 кг точно выдержит, я проверил). Отмечу также хорошее качество покраски. Так называемые «околокитайские» БП царапаются буквально об пыль.

Для придания большей жесткости инженеры SeaSonic сделали ещё одну прикольную вещь, которую я раньше в блоках не видел: специальные «защелки» для соединения верхней части и нижней. Они не дают панели с разъёмами и противоположной, где сито, «гулять». Снова-таки, при сборке удобнее (ну это такое). И я полностью согласен, что три предыдущих абзаца никоим образом не влияют на технические показатели и надёжность, но это сразу демонстрирует общее отношение производителя к изделию. А первое впечатление, как известно, зачастую самое правильное.

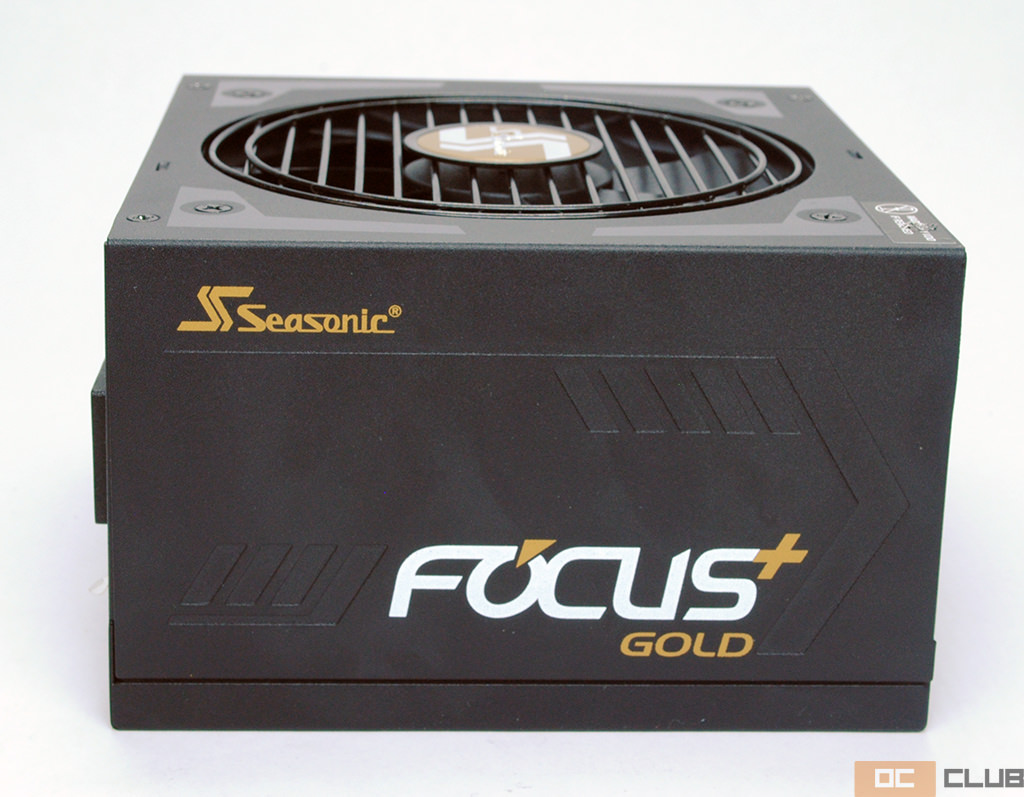

По части внешнего вида SeaSonic Focus Plus Gold вполне годные, с изобилием надписей с названием компании-производителя и серии. Это есть буквально на каждой грани. Боковые грани дополнительно украшены геометрическим тиснением.

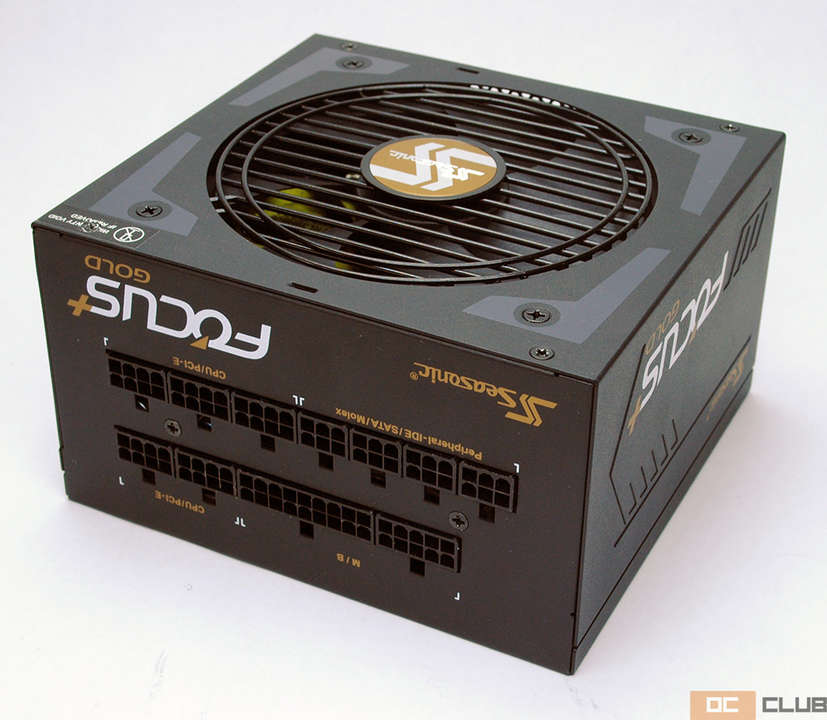

У моделей на 750 Вт и 850 Вт, несмотря на различие по мощности, на панели для подключения разъёмов одинаковый набор этих самых разъёмов. У 850 Вт получится задействовать все разъёмы, а у 750 Вт лишние останутся. Однако, все из них рабочие. Подключать кабели можно к чему угодно, а если найдёте где-то ещё таких кабелей (можно и самому сделать) – возможности подключения расширятся.

На задней панели кнопка включения/выключения блока, разъём для входящего сигнала, упоминание о том, что блок работает в диапазоне 100-240 В, и ему всё равно на просадки/скачки напряжения, а также кнопка активации гибридного режима вентилятора. При нажатой кнопке “Hybrid Mode” вентилятор начинает вращаться только при 30% нагрузки – так во всяком случае заявляет SeaSonic. В действительности в зависимости от температуры крутиться пропеллер начинает только с 40-50%.

И ещё забавный момент: в перевёрнутом виде надпись “Hybrid Mode” отчётливо выглядит как 300W.

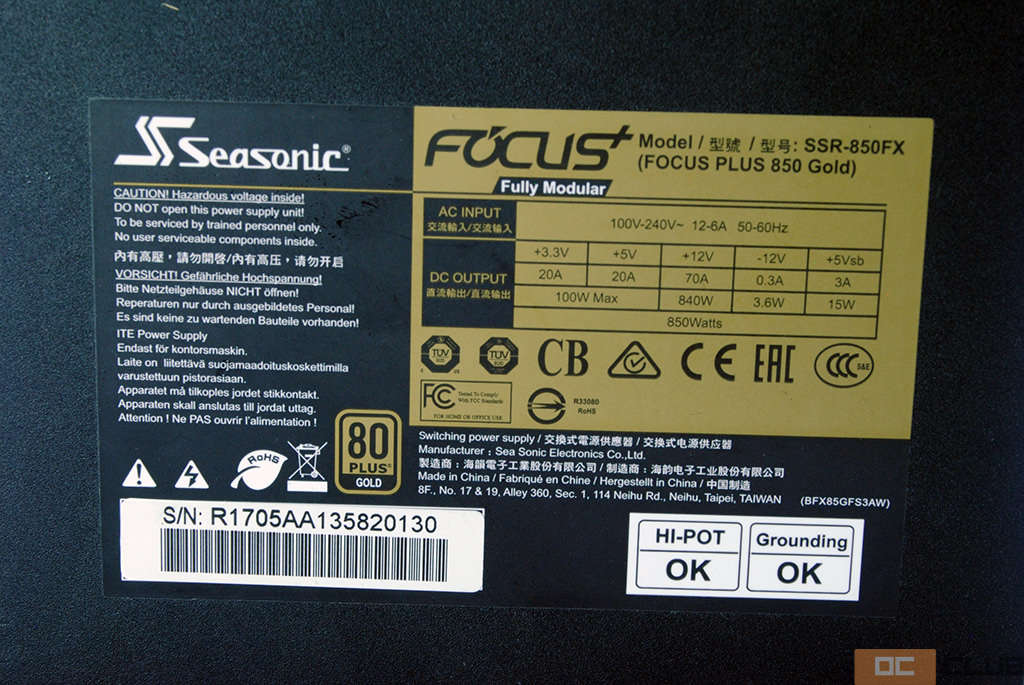

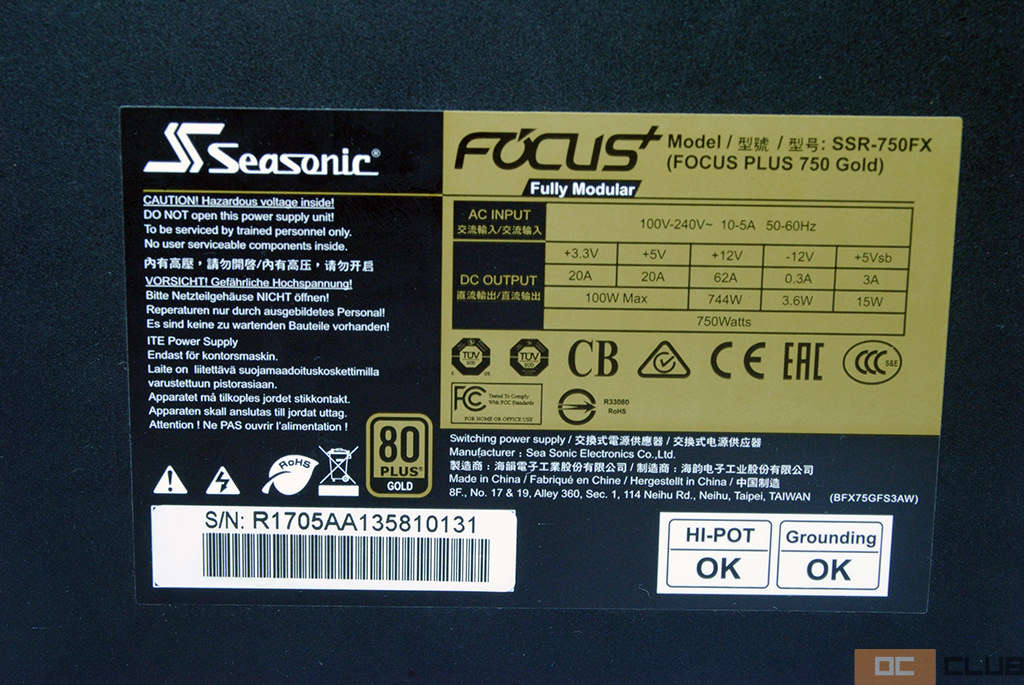

И напоследок традиционные фото наклеек на блоках с техническими характеристиками. На 12 В линию блоки способны отдать почти 100% мощности – 744 и 840 Вт (62 и 70 А). Для слабонагруженных линий 3,3 и 5 В допускается в общей сложности до 100 Вт. Ничего выдающегося здесь нет. Типичные показатели современного качественного блока.

Внутреннее устройство

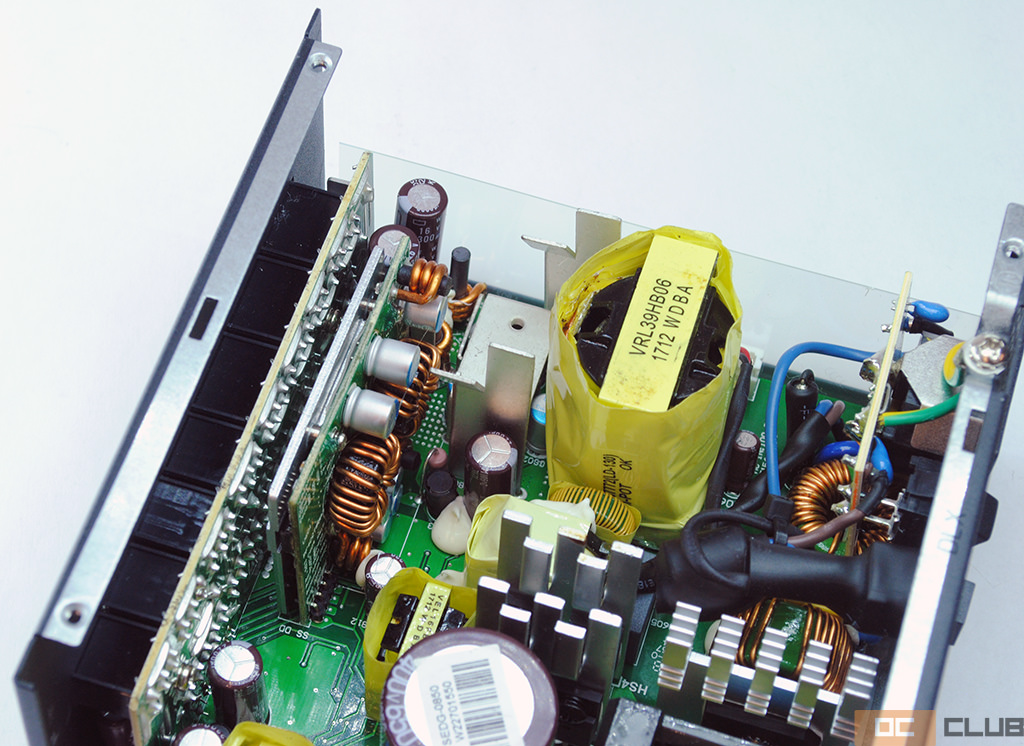

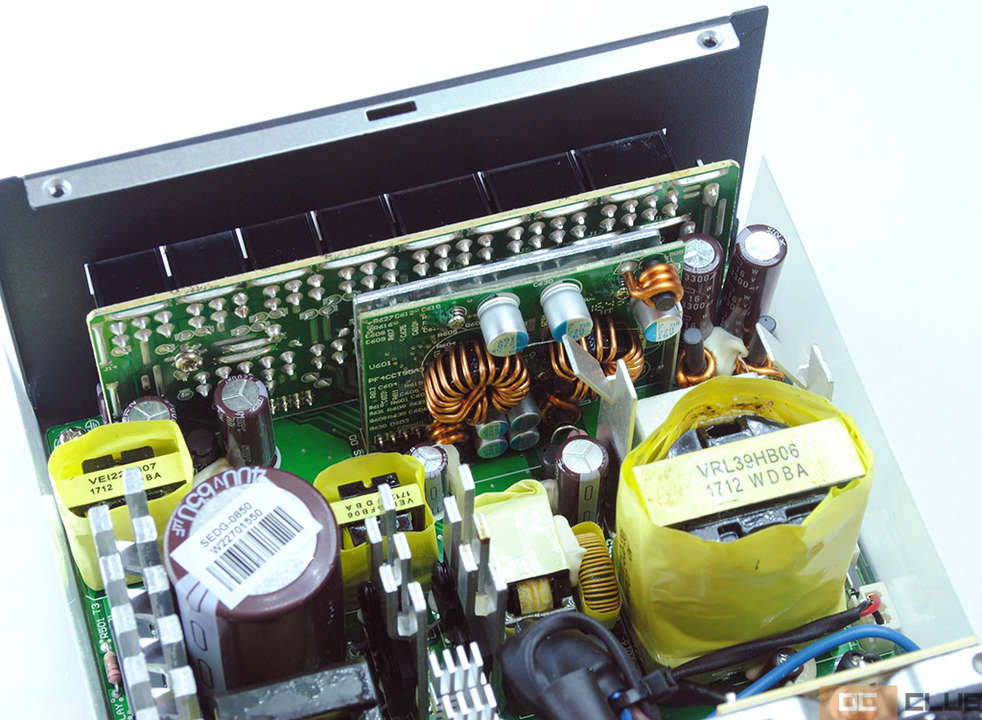

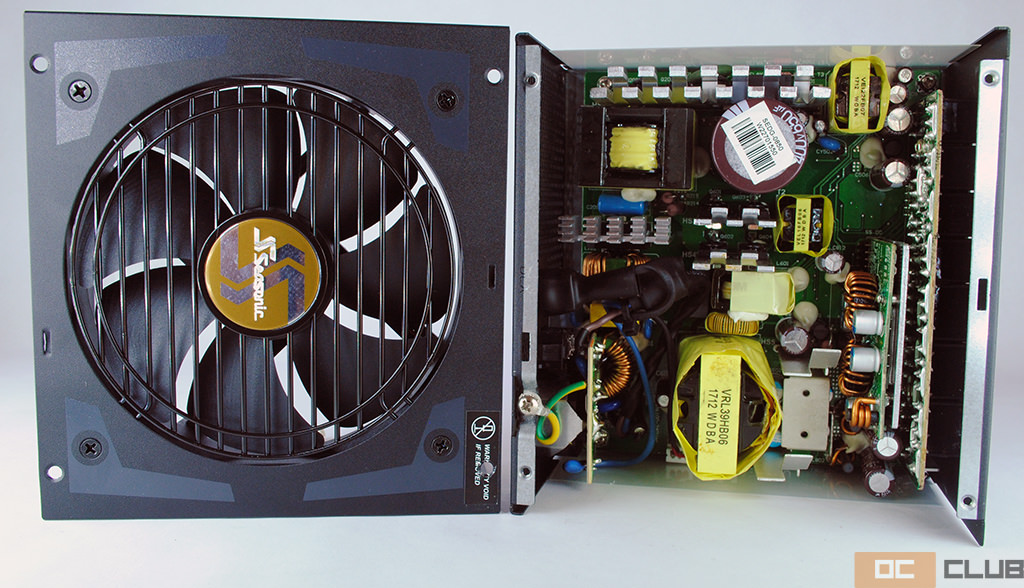

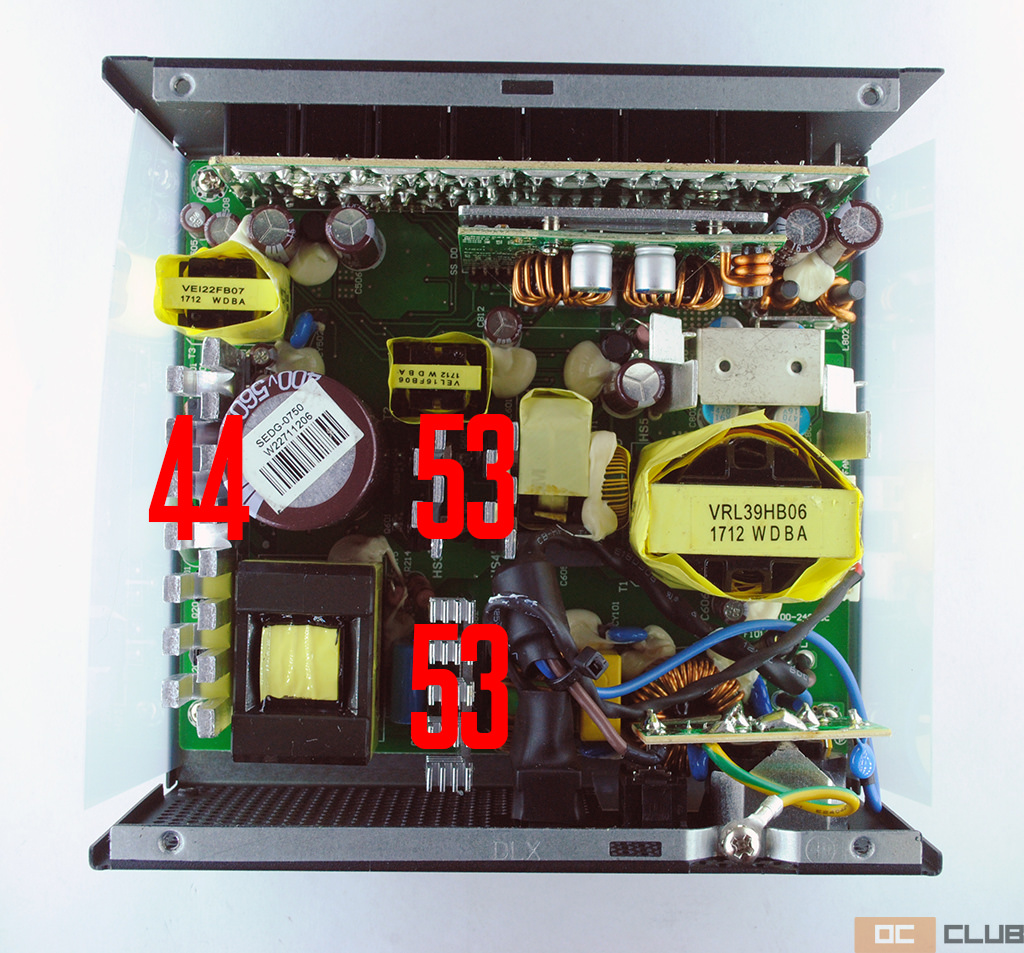

В деталях внутреннее устройство блоков SeaSonic Focus Plus Gold рассматривалось в обзоре 550 и 650 Вт версий. Существенных отличий по причине того, что это блоки от одного производителя и из одной серии, никаких нет. Оттого переливать из пустого в порожнее по второму кругу смысла никакого не имеет, и далее речь пойдёт только про самые основные моменты и отличия.

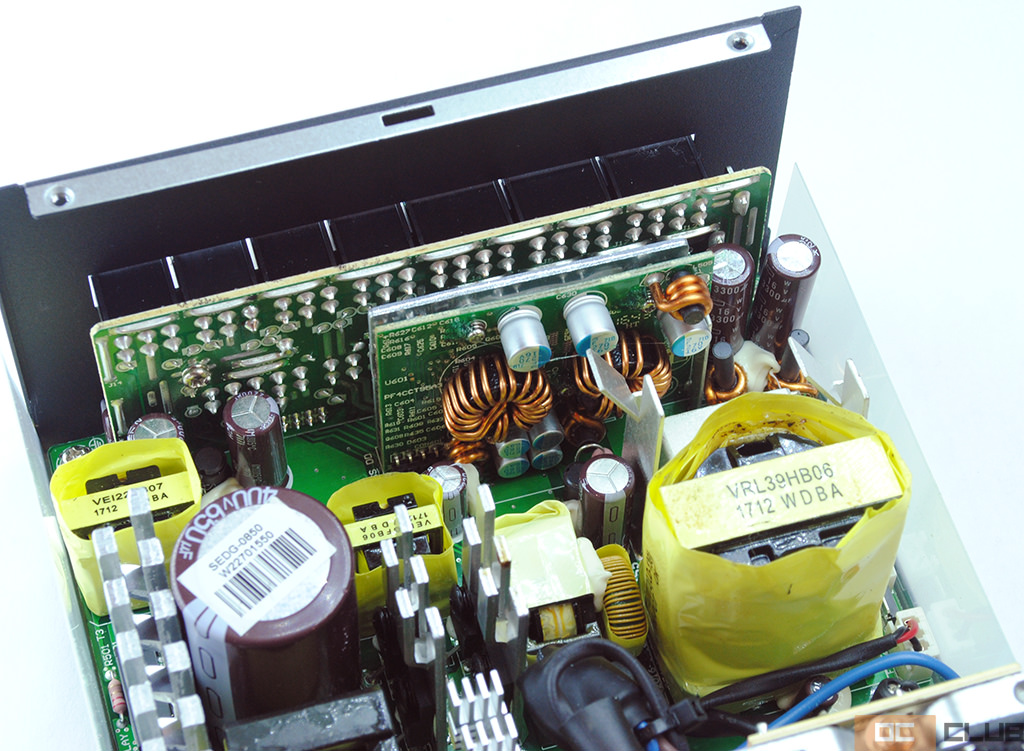

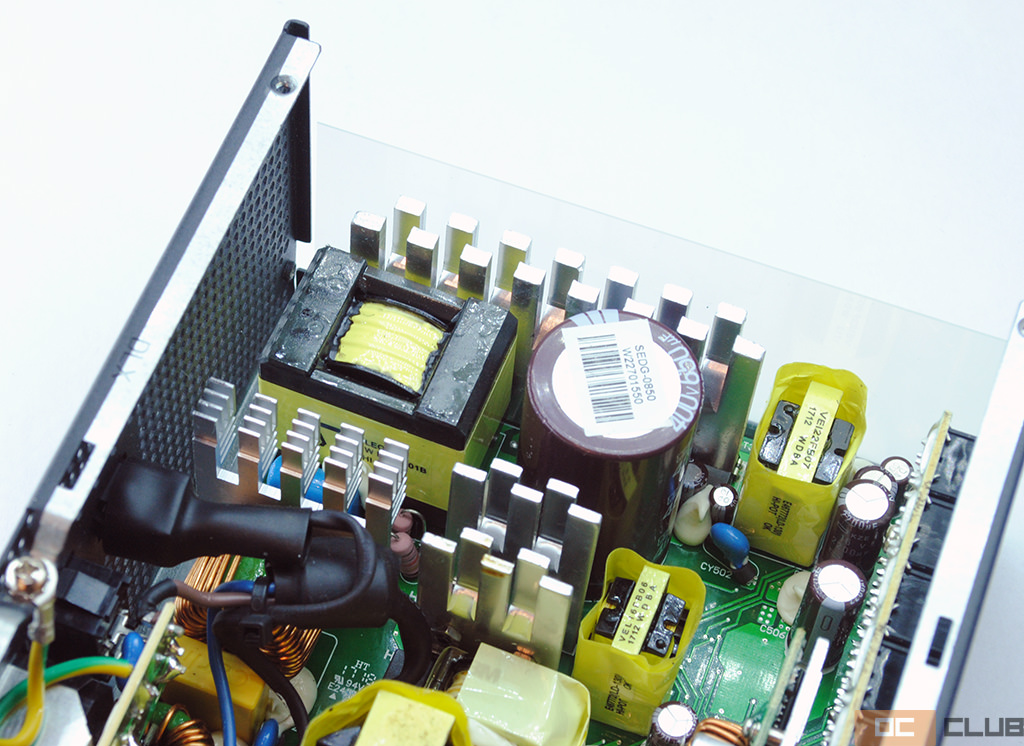

Все модели в серии Focus Plus Gold в крайней степени схожи меж собой. Для понимания, даже у 550 Вт и 850 Вт версии, где, казалось бы, 300 Вт разница, идентично практически всё. Все трансформаторы и конденсаторы (за исключением самого основного) даже имеют одинаковые маркировки и ёмкости. Абсолютна идентична топология, количество и качество применяемых компонентов. Разница заключается лишь в ёмкости входного конденсатора, используемых транзисторах и диоде Шоттки, ну и конечно в «прошивке» блока. Это по крайней мере из того, что можно рассмотреть (а на виду почти всё).

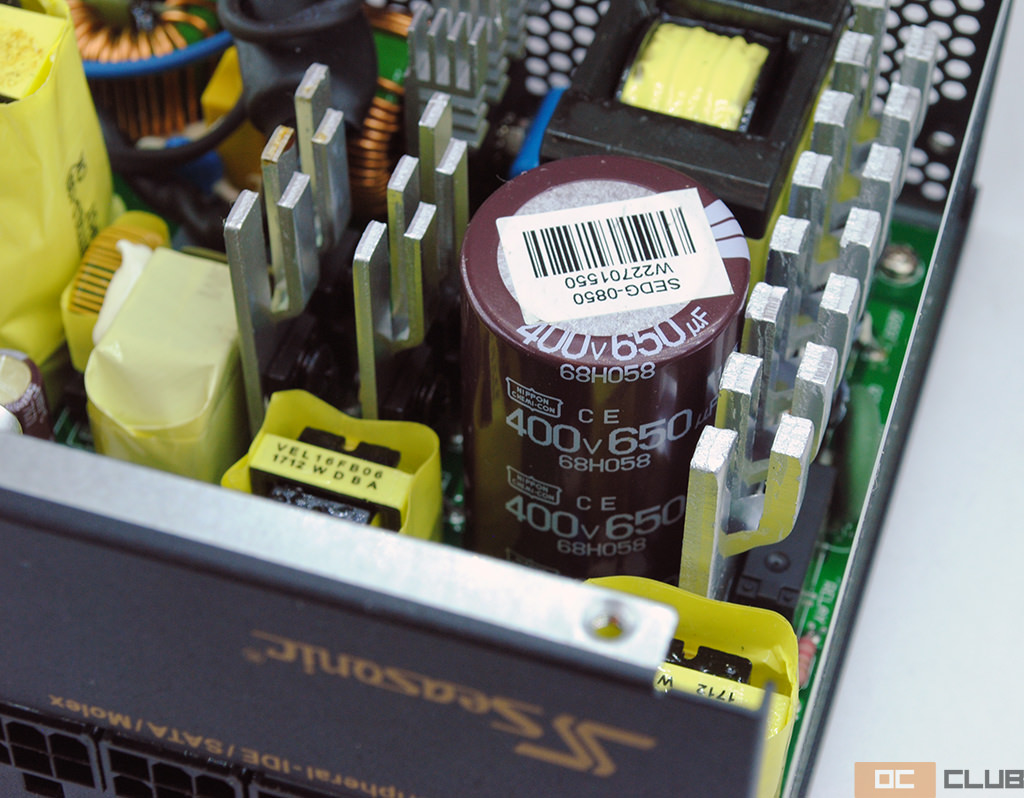

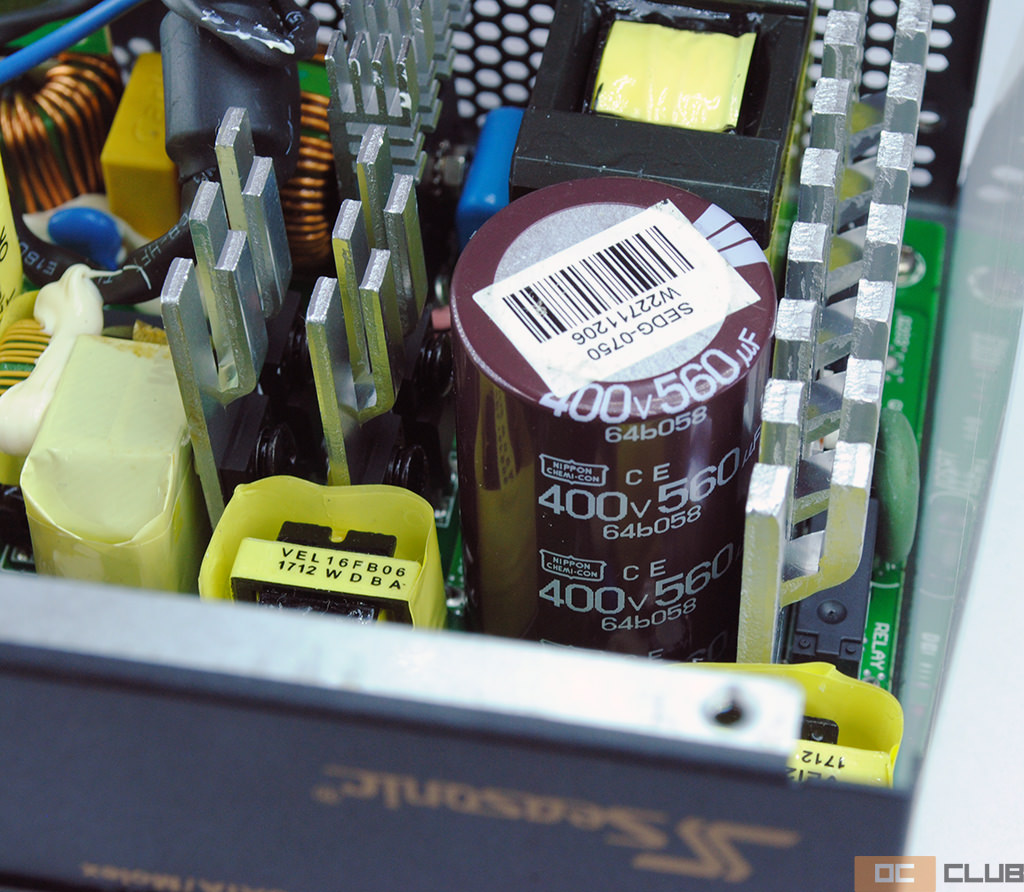

Что касается входного конденсатора, в 750 Вт модели применяется 105-градусная «банка» с ёмкостью 560 мкФ, а у 850 Вт это 650 мкФ. В плане ёмкости просто нормально. Ни хорошо, ни плохо.

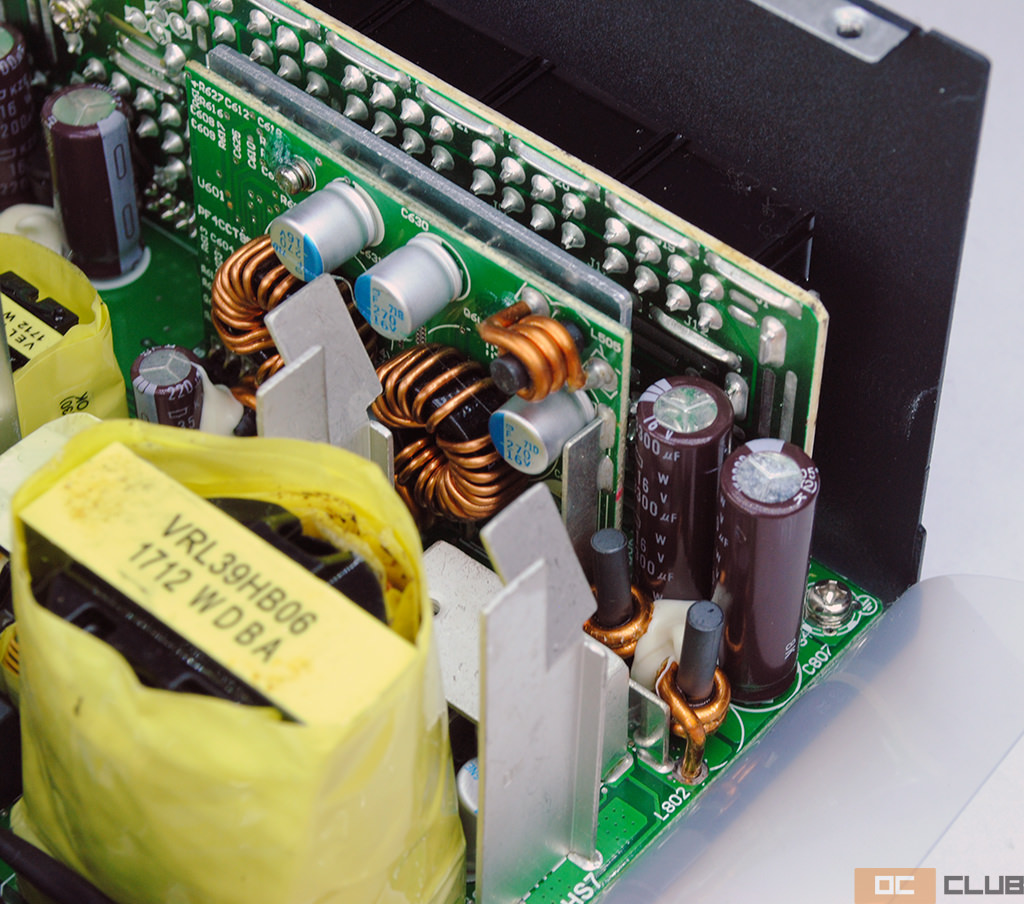

На обвязке SeaSonic не экономила. Качественные 105-градусные электролитические конденсаторы (все производства Nippon Chemicon) используются не только в нагруженной 12 В линии, но и на вторичных линиях тоже. Также на вторичных линиях есть твердотельные «кондёры».

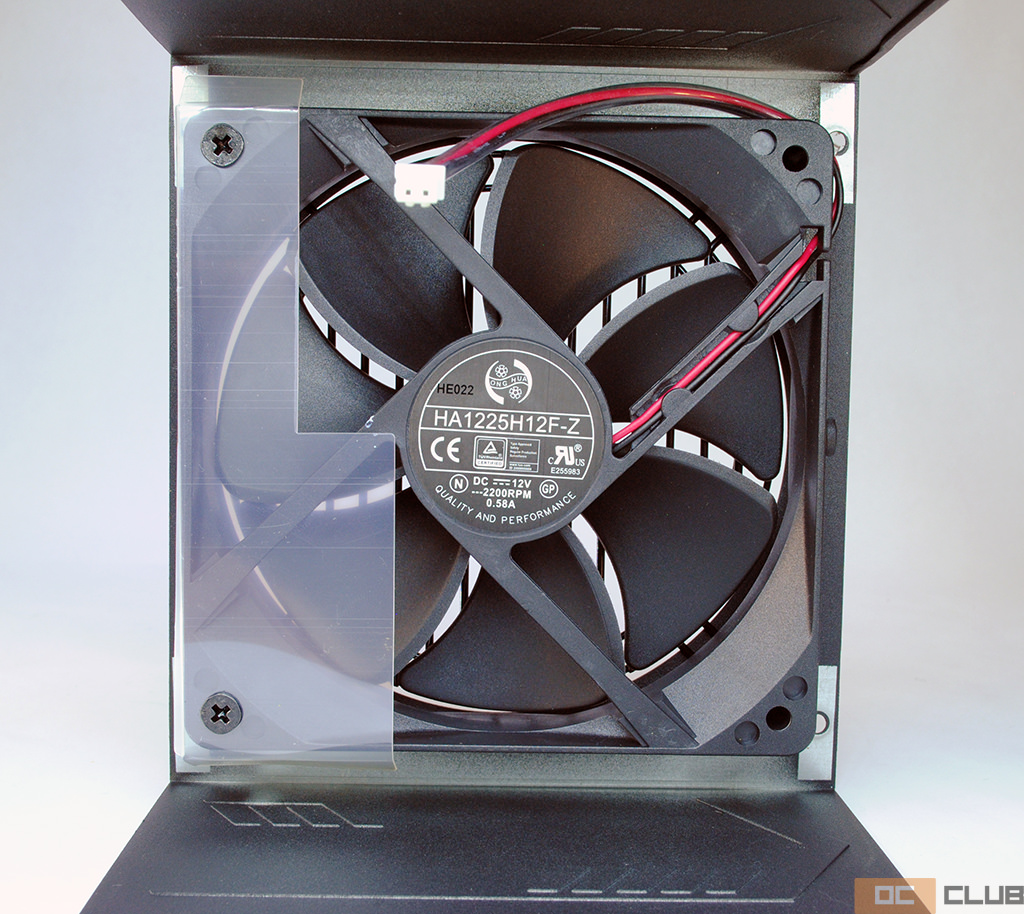

Вентилятором служит 120-мм «карлсон» Hong Hua HA1225H12F-Z на гидродинамическом подшипнике и с скоростью вращения до 2200 об/мин. Гидродинамические подшипники в прошлом были самыми дорогими, а ныне максимально распространены. Вообще SeaSonic заявляет 50 тыс. часов наработки на отказ, на деле же такой тип подшипников живёт примерно вдвое больше. Да и 50 000 часов – это 5,7 лет неустанной работы.

Тестирование

Для тестирования блоков питания мы используем частично самодельный стенд на основе полевых транзисторов. Принцип работы прост: ток переходит в тепло, рассеиваемое массивным радиатором и несколькими вентиляторами. По своей сути это обогреватель, работающий от 12 вольт. Нагрузочный стенд позволяет изменять мощность в пределах 100-1500 Вт с шагом в 10 Вт.

Для определения КПД, что является одной из ключевых характеристик блока питания, сравнивается мощность на входе и мощность на выходе простым бытовым ваттметром. Путём несложных вычислений и определяется коэффициент полезного действия. Данный метод измерения, естественно, имеет определённую погрешность, но она не превышает 1%.

Как правило, блок питания является одной из самых шумных комплектующих в ПК. К сожалению, измерить уровень шума в децибелах не представляется возможным. Рёв вентиляторов нагрузочного стенда умножает все эти попытки на ноль, как вблизи, так и на более удалённых расстояниях. Поэтому на графиках приведены показатели скорости вращения вентилятора. 120-140 мм вентилятор становится различим примерно с 1000 об/мин, 1500 об/мин – отчётливо слышен (в условиях открытого стенда).

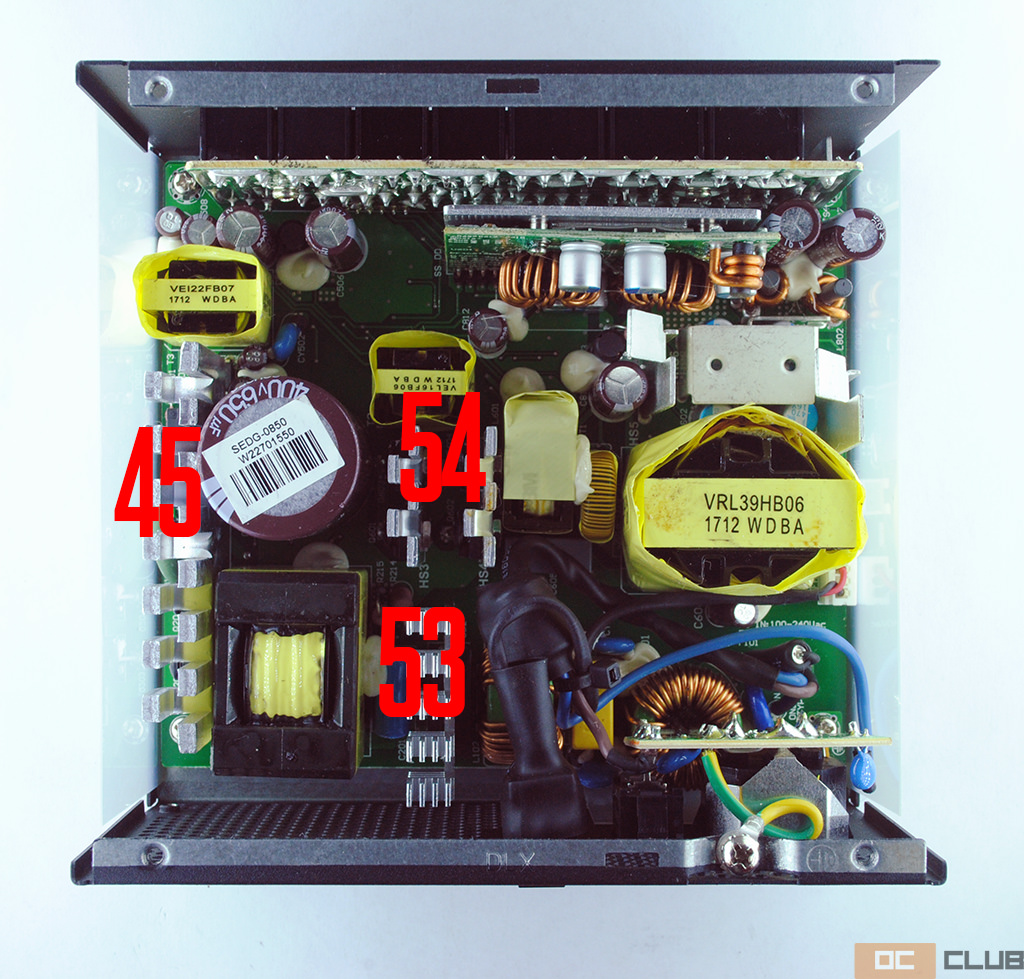

На фото показаны температуры при 100% нагрузке после 15 минут прогрева. Стоит учесть, что показания снимались с приоткрытой верхней крышкой и в условиях открытого стенда, так что в реальных условиях использования температуры будут иными.

Тестирование защит выявило, что по вторичным линиям у обоих блоков защита срабатывает при 28 А нагрузки. По линии 12 В у модели на 750 Вт защита срабатывает при 960 Вт, что 80 ампер, и что перегрузка на 28%. В свою очередь у 850 Вт модели при примерно 1060 Вт нагрузки (что 88 А и перегрузка 25%). Как видим, с ростом мощности уровень перегрузки снижается. Напомню, 550 Вт модель терпела 30% перегрузки.

В этот раз добавим ещё кое-что особенное. Есть у меня тут одно помещение, где температуру воздуха можно поднять до 50+ градусов, и где есть много «железа», прилично потребляющего. Конечно, при 22-24 градусах в жилом помещении блоку будет комфортно, что также видно по показателям температур выше, но поместим блок в экстремальные условия. Здесь точно регулировать нагрузку не выйдет, но я постарался приблизиться к 750 Вт (из розетки) регулировкой частот. Блок на 750 Вт и тестировался. Для большего количества PCI-Ex Power разъёмов был банально взят ещё один кабель из комплекта 850 Вт блока. И в таком режиме всё это осталось на сутки. Блок-то не мой, казённый, а вдруг чего SeaSonic простят=)

Всё выдержало. Причем это в целом в помещении температура была около 50, а в месте, где стоял блок, наверняка было 60+. Вентилятор блока раскрутился примерно до 2150 об/мин. Шум, конечно, уже был. Что касается температурных показателей в таком режиме работы, они были следующие:

Выводы

В итоге блоки питания SeaSonic Focus Plus Gold на 750 Вт (SSR-750FX) и 850 Вт (SSR-850FX) получились на столько же хороши, как и рассмотренные не так давно модели на 550 и 650 Вт. Общие положительные моменты остались прежние: компактность, модульность, комплект, хорошие кабели, КПД даже несколько превышающий Gold-сертификат, 10 лет гарантии и тот факт, что блоки держат перегрузку как минимум в 25% сверх номинала.

Дополнительно было установлено, что даже при температуре окружающей среды в 50+ градусов SeaSonic Focus Plus Gold могут продолжать работать, хотя такой режим не рекомендуется. Но как факт могут, не выключаясь по защите от перегрева.  Модель с мощностью 850 Вт становится достаточно шумной при нагрузке «на все деньги». В тоже время при нагрузке в 500-600 Вт он тише, нежели модели на 550 и 650 Вт при аналогичной нагрузке. Правда, речь идёт о небольшой дельте по шуму.

Подводя финальный вердикт по всей линейке SeaSonic Focus Plus Gold остаётся лишь сказать, что любая из моделей в линейке является хорошим выбором. К приобретению рекомендуется.

Плюсы:

  • Симпатичные;

  • Компактные;

  • Полностью модульные;

  • 10 лет гарантии;

  • Пусть и средненький, но комплект;

  • Позолоченные разъёмы;

  • Едва не дотягивают до Platinum-сертификата;

  • Выдерживают перегрузки до 25-28%.

Минусы:

  • 850 Вт модель шумновата при пиковых нагрузках.
