Импортозамещение в действии. Российские инверторы опережают мировые бренды

Компания Микроарт рада сообщить о выпуске нового инвертора серии МАП Dominator. Он вобрал в себя лучшие разработки и легко конкурирует с любыми мировыми аналогами. МАП Dominator — это мощный, до 20 кВт, инвертор со встроенным микрокомпьютером. Гибридный режим работы позволяет выставлять приоритезацию расхода электроэнергии от солнечных батарей или ветряка, снижая затраты на сетевую электроэнергию. Увеличение генерируемой мощности стало максимально простым делом: достаточно подключить от двух до девяти инверторов параллельно, чтобы соответственно увеличить выдаваемую мощность. Возможность построения трехфазных систем пригодится для самых требовательных нагрузок. Встроенный микрокомпьютер позволяет удаленно следить и управлять инвертором из любой точки, где есть Интернет. В итоге максимальная мощность генерации при использовании МАП Dominator достигает более полумегаватта!

Инвертор МАП Dominator от Микроарт

Применение инверторов МАП целесообразно при:

при отсутствии централизованного энергоснабжения;
при отключении и перебоях в энергоснабжении;
при недостаточности доступной мощности;

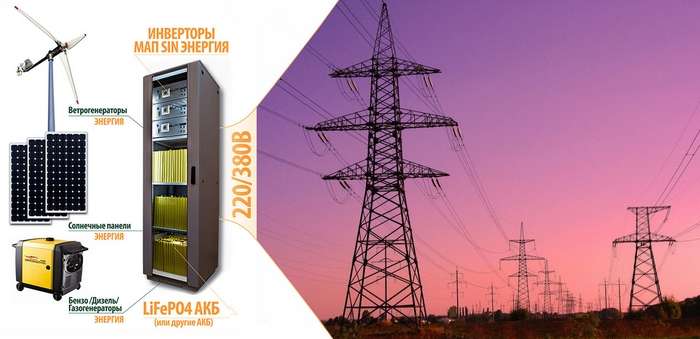

для работы в системе с возобновляемыми источниками энергии (солнечные панели и ветрогенераторы);
при накоплении энергии от автономных источников (бензо — /дизель — /газо-генераторы), для снижения шумового воздействия и увеличения срока эксплуатации генераторов.

Системы используются так же в специализированном транспорте: МЧС, МВД, водный транспорт, лаборатории, машины скорой помощи, ремонтные бригады различных направлений деятельности, системы ВПК, где необходимо в полевых условиях иметь электросеть 220 В или 380 В. и др.

Возможности и преимущества инверторов МАП SIN «Энергия»

1. Отличительной особенностью инверторов компании МикроАРТ (МАП) является высокая надежность — гарантия 2 года, в том числе и при самостоятельной установке инвертора.

2. Сверхмалое потребление энергии при генерации 220 В на холостом ходу (ток ХХ 0,2 — 0,4А благодаря дорогому трансформатору в виде тора). Возможность включения спящего режима (автоматическое включение/выключение генерации 220 В только при появлении/исчезновении нагрузки).

3. Высокая пиковая мощность — в 2 — 2,5 раз выше номинальной (5 c)

4. Возможна работа в трёхфазной системе (как с сетью, так и автономно) — совместная работа 3-х инверторов (синхронизация по фазам, модификация МАП HYBRID 3Ф и МАП DOMINATOR). Реализация их совместной работы позволяет системе менять «мастера» (ведущий МАП) автоматически —последняя возможность отсутствует среди лучших мировых брендов.

5. Возможна параллельная работа до 9 шт инверторов (модификация МАП DOMINATOR), в том числе до 9 шт на каждую фазу в трёхфазной системе.

Реализация возможности их совместной работы позволяет маштабировать систему, увеличивая мощность, если это потребовалось спустя какое-то время. Так же это позволяет повысить общую отказоустойчивость, т.к. в случае выхода из строя одного инвертора, другие будут продолжать работать.

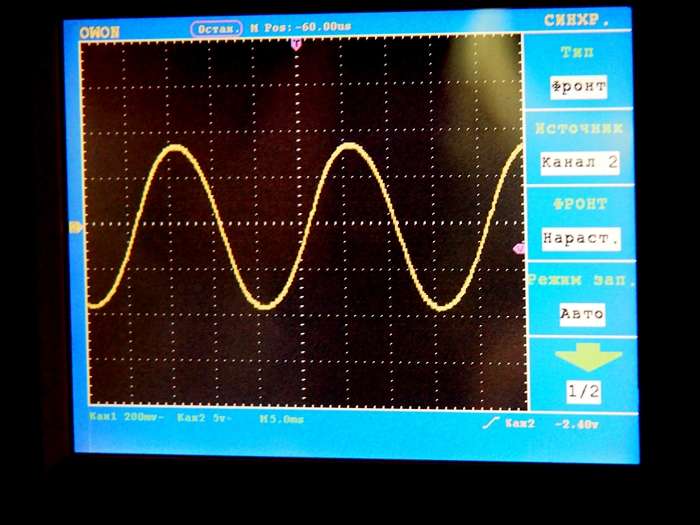

6. Форма выходного сигнала — чистый синус (точность на номинальной мощности 3%).

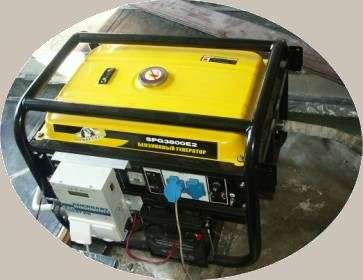

7. Автоматический запуск резервного бензинового -/дизельного -/газового генератора (электростанции) и дальнейшее управление ею (опция, требуется дополнительно САП Энергия). Модификация МАП DOMINATOR имеет выход сухие контакты для запуска генератора имеющего встроенный АВР.

8. Режим поддержки сети (или генератора): автоматическое "добавление" мощности инвертора к сетевой (или к мощности генератора) при пиковых нагрузках (модификация МАП SIN HYBRID и МАП DOMINATOR) — эта возможность есть только у лучших мировых брендов
Например, если на дом выделено только 5 кВт мощности, то используя МАП SIN 12,0 кВт с АКБ, можно увеличить мощность вплоть до 11 кВт, причём прибор будет сам, при необходимости, автоматически переходить на АКБ и добавлять к имеющейся сетевой, необходимую мощность от АКБ.

9. Установка периодов времени поддержки сети, заряда АКБ и работы генератора, приоритета аккумуляторов (режим ЭКО). Возможность использования двухтарифного режима (приоритетная зарядка АКБ в ночное время и приоритетная генерация от АКБ в дневное время).

10. Режим "добавления" (смешения) энергии от альтернативного источника энергии для экономии или продажи энергии в сеть (модификации МАП HYBRID и МАП DOMINATOR), причём АКБ при этом можно не задействовать (однако наличие хотя бы минимальной ёмкости АКБ необходимо) —эта возможность есть только у лучших мировых брендов.

11. Возможность работы с сетевыми инверторами (автоматическое управление ими частотным сдвигом, возможность заряда со своего выхода).

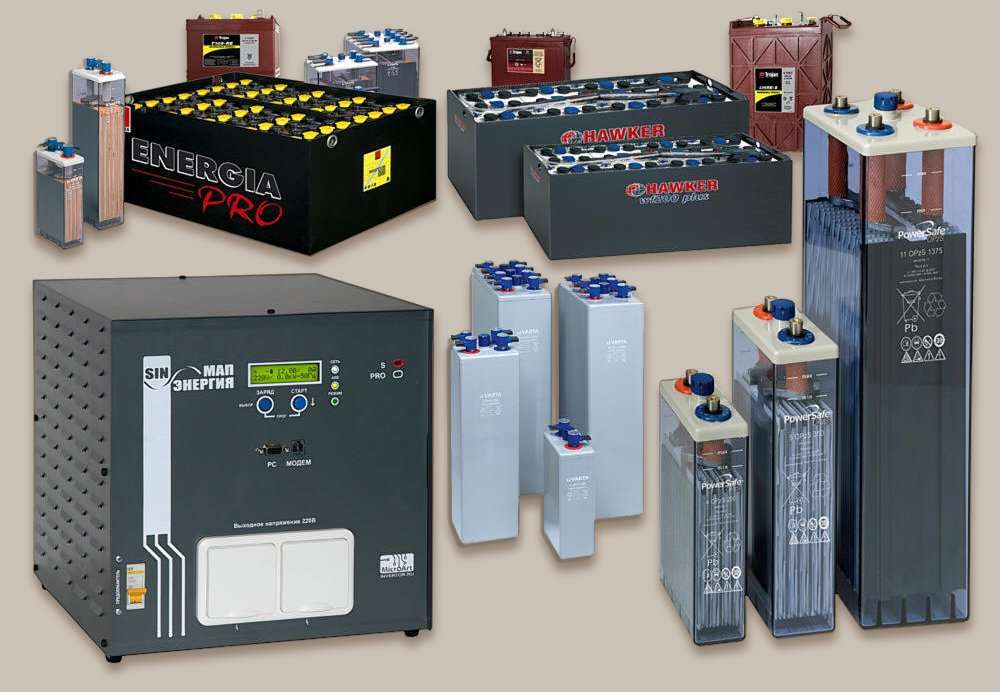

12. Возможность работы с аккумуляторами любого типа (все кислотные, гелевые, AGM, щелочные и литий железо-фосфатные, причём можно самостоятельно запрограммировать и любые другие, которые могут появиться в будущем). Для работы с LiFeYPO4 АКБ, предусмотрен автоматически отключаемый выход на BMS (для его управления и питания).

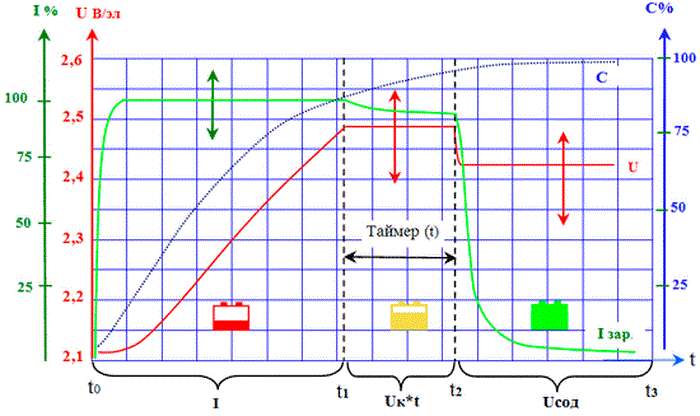

13. Качественный, интеллектуальный четырёх-стадийный заряд с температурной компенсацией и доступностью любых регулировок.

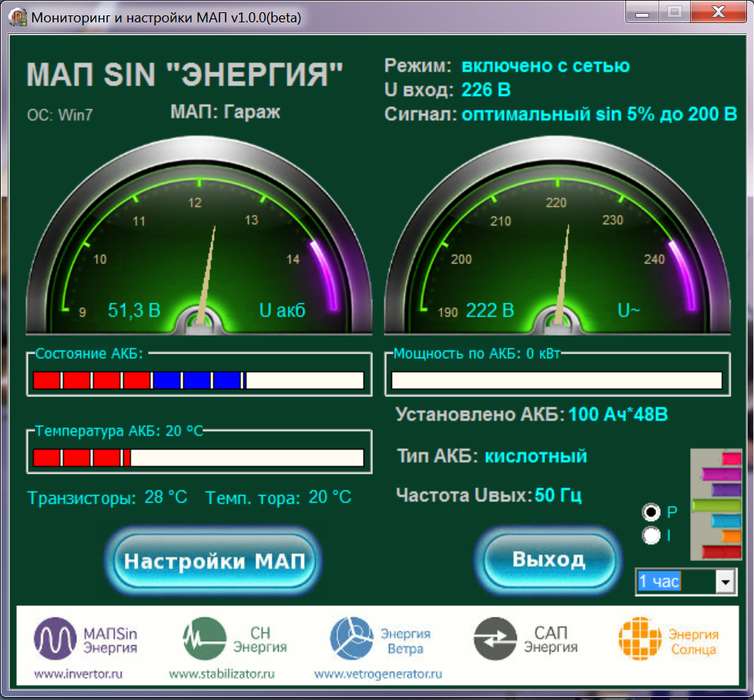

14. Возможность прямого подключения к компьютеру для мониторинга и программирования. Разработано бесплатное ПО для мониторинга электросетей, в том числе дистанционно, и управления МАП. Инвертор МАП DOMINATOR для этих целей оснащён собственным встроенным микрокомпьютером.

15. ПО для Android позволяет использовать коммуникатор или планшет в качестве дистанционного табло, отображающего параметры инвертора МАП. Оно так же позволяет управлять МАП и отсылать СМС по событиям и запросам.

16. Работа с обычными недорогими генераторами даже относительно малой мощности.

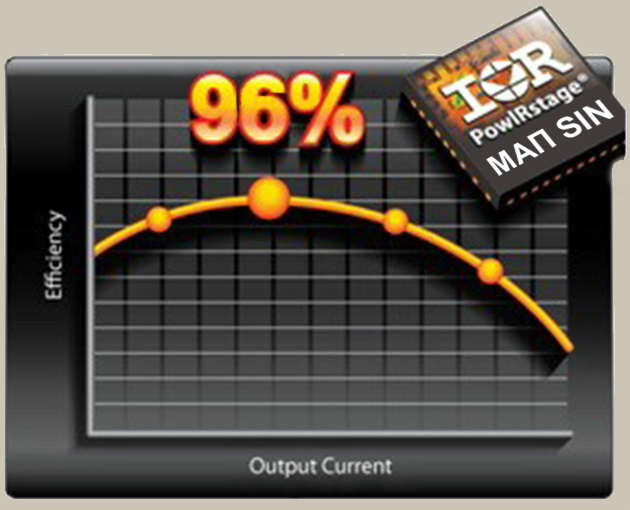

17. КПД до 96%

18. Бесшумная работа — микропроцессор управляет вентиляторами с изменяемой скоростью вращения в зависимости от нагрузки, для тихой работы.

19. Переход на аккумуляторы при выходе напряжения во входной сети за указанные рамки, в большую или в меньшую сторону. Диапазон входного напряжения (без перехода на аккумуляторные батареи, обычно 175В — 250В), настраивается пользователем, и обеспечивает дополнительную защиту аппаратуры.

20. Модель МАП 48 20 кВт — самая мощная модификация инвертора с безопасным напряжением в мире —эта мощность рекорд среди лучших мировых брендов

21. Наличие встроенного байпаса (байпас пропускает напряжение 220 В от сети или от генератора со входа на выход МАП, даже если МАП испортится).

22. Ограничение потребляемой мощности от источника 220 В, путем автоматического уменьшения зарядного тока аккумуляторных батарей. Для предотвращения перегрузки источника 220 В, МАП, в первую очередь, обеспечивает потребителей электроэнергии, и использует только свободный ток для заряда аккумуляторных батарей (в меню МАП можно прописать максимальную мощность источника 220 В, превышения которой МАП не допустит).

23. Автоматическое отключение при перегрузке, перегреве, от разряда и от перезаряда АКБ

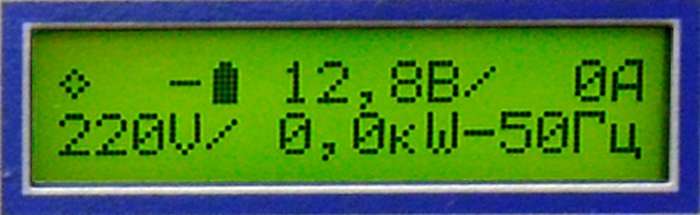

24. Цифровое табло с отображением всех параметров с русскоязычным меню

25. Профессиональное исполнение: высокопрочный стальной брызгозащищённый и пожаробезопасный корпус; повышенная надёжность и помехозащищённость.

26. Схемотехника базируется на использовании низкочастотных торов (именно дорогих ТОР-ов, а не просто НЧ трансформаторов), что хотя и дороже, зато обеспечивает огромные мощности и надёжность —торы применяют только лучшие мировые бренды

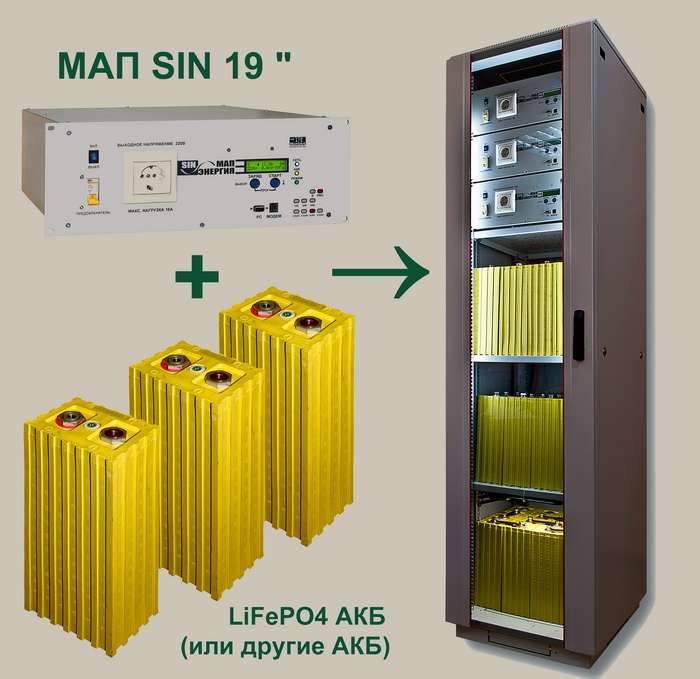

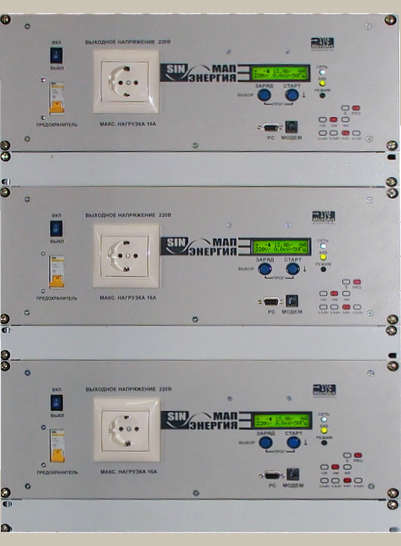

27. Возможность исполнения в 19-и дюймовом корпусе, рассчитанном под стандартные телекоммуникационные шкафы.

28. Сертифицированный температурный диапазон -25°C до +35°C. Реальный диапазон температур может достигать -40°С до +55°С. Допускается уличная эксплуатация. Испытания при сверхнизких температурах, подтвердили надёжность инвертора МАП вплоть до -50С.

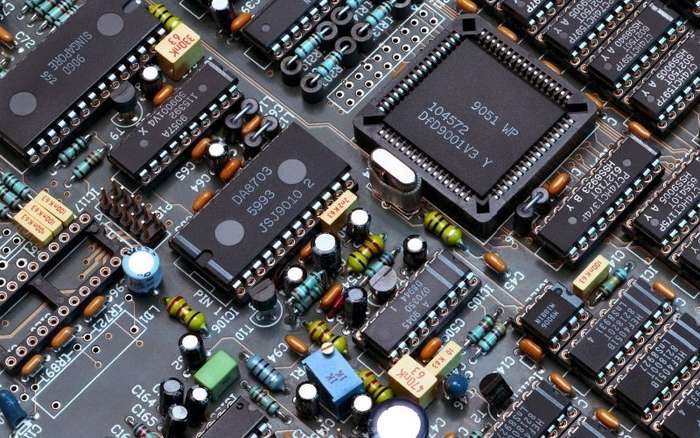

29. Качество изготовления и контроля. Двойной контроль, ОТК

30. Цена ниже в 3 — 5 раза чему лучших мировых брендов, при практически таких же или лучших возможностях

31. Быстрая и недорогая поддержка российских пользователей, в том числе, в долговременной перспективе (ни через 5, ни через 10 или 20 лет не будет отказано в ремонте, если он потребуется).

32. Возможность модернизации (апгрейда) самого инвертора, и/или модернизации с помощью новых прошивок. Так, например, некоторые новые возможности современного МАП-а получили пользователи, купившие наш инвертор ранее, с помощью простой его перепрошивки на новую версию ПО.

33. Made in Russia. Покупая у нас, Вы инвестируете и в Россию.
В перспективе — экспорт инверторов МАП за рубеж.

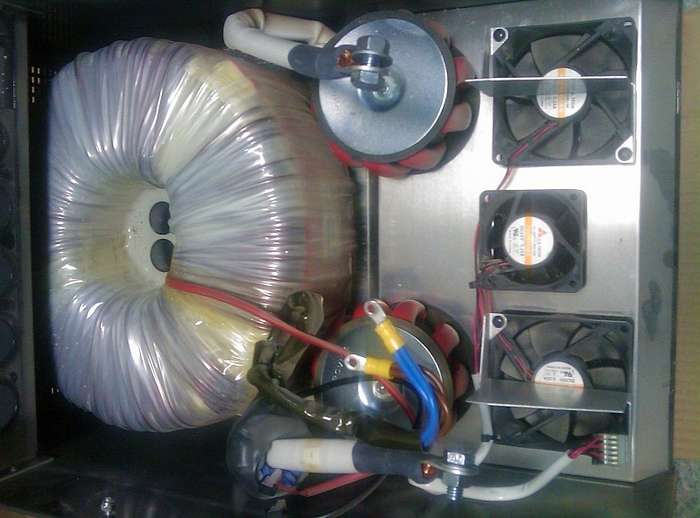

Немного подробней о относительно дорогом, но качественном и надёжном решении применённом в МАП — его силовая часть выполнена на основе низкочастотного трансформатора в виде тора.

Только самые дорогие модели зарубежных инверторов (их цена в 3 раза выше, чем у МАП аналогичной мощности) тоже имеют в своём составе трансформатор в виде тора.

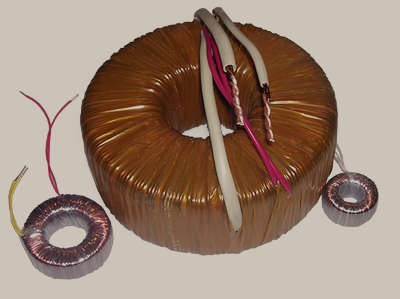

Преимущества тора перед обычным трансформатором

Меньший габарит. Экономия до 50% объёма.
Меньший вес. Экономия более 50%.
Наибольший КПД. До 98%.
Очень низкий уровень звукового шума.
Очень низкий уровень электромагнитных помех.

Недостатки

Цена

Совместно с несколькими аккумуляторами, инвертор МАП может работать как автономный источник бесперебойного питания для дома (если есть сетевое 220 В — он просто пропускает его "сквозь" себя и, при необходимости, подзаряжает аккумуляторы, если исчезло сетевое 220 В — мгновенно начинает генерировать 220 от аккумуляторов; время автономной работы зависит от нагрузки и ёмкости аккумуляторов. При появлении сетевого 220 В, прибор переключится в исходное состояние. Если перебои с электричеством очень длительные, или его вообще нет, очень выгодно использовать пpeoбpaзoвaтель нaпpяжeния совместно с мини-электростанцией. В этом случае, включая электростанцию всего на 5-6 часов в день, вы обеспечите объект круглосуточным электричеством! Какая экономия топлива, плюс тишина, покой и чистый воздух. Если на месте установки имеются ветро и/или солнечные ресурсы, то электростанцию придётся включать крайне редко.

Зарубежные аналоги аналогичного класса стоят дороже и, практически все, не обеспечивают быстрого заряда большой емкости аккумуляторов от бензогенератора (миниэлектростанции), т.к. у них зачастую высокие требования к сигналу и мощности бензогенератора, т.е. для устойчивого заряда даже малым током требуется мощность бензогенератора в 2-3 раза выше мощности инвертора.

Инвертор МАП служит для продолжительного бесперебойного или полностью автономного электроснабжения загородных домов, офисов, промышленных и сельскохозяйственных объектов (в том числе от солнечных панелей и ветряков; может работать с мини-электростанциями и управлять ими). Системы на базе МАП предназначены для резервирования энергоснабжения объектов в самых различных отраслях, где присутствуют повышенные требования к функциональности, безопасности и надежности.

Совершенствование преобразователей напряжения во времени — хронология выпускавшихся и выпускающихся моделей МАП:

МАП DOMINATOR — новейшая разработка с LCD табло и формой выходного напряжения 220В чистый синус, инвертор совмещающий в себе как функцию обычного аккумуляторного инвертора, так и сетевого инвертора (гибридный инвертор), позволяет запараллеливать инверторы между собой для повышения мощности и/или объединять их в 3-х фазные системы, имеет встроенный микрокомпьютер и сухие контакты для запуска генераторов имеющих АВР — подробнее [линейка класса DOMINATOR]
Выпуск начался с 2016г.

Более подробную информацию можно посмотреть здесь:

советы по эксплуатации преобразователя напряжения в качестве бесперебойника
примеры использования
цены на производимую продукцию
статьи в прессе

Устройство обеспечивает защиту от перегрузки, короткого замыкания, от перезаряда и полного разряда аккумулятора, от перегрева аккумулятора и от собственного перегрева. Устройство снабжено системой защиты питаемых устройств от перенапряжений, системой плавного пуска, что исключает большое потребление тока в момент запуска.

Преобразователь напряжения: основные параметры МАП 1,3 / 2 / 3 / 4,5 / 6 / 9 / 12 / 15 / 18 / 20кВт:

Основные параметры МАП
Модельный ряд приборов МАП по мощности, кВт	1,3	2,0	3,0	4,5	6,0	9,0	12,0	15,0	18,0	20,0
Максимальная мощность (режим активной нагрузки) (кВт):	1,3	2,0	3,0	4,5	6,0	9,0	12,0	15,0	18,0	20,0
Пиковая мощность, 5 сек (кВт)	3,0	3,0	5,0	7,0	9,0	13,0	17,0	19,0	22,0	24,0
Номинальная мощность (кВт):	0,8	1,4	2,0	3,0	4,0	6,0	8,0	10,0	12,0	14,0
ТОК ХОЛОСТОГО ХОДА, (А)	0,4-0,7 A
Габариты (ширина, глубина, высота см):	33×28×13	51×37×18	56×41×21
Вес без упаковки (кг):	12	15	21	23	28,5	38	48	50	50,5	52

Сертификат соответствия № РОСС RU.ME68.B00554

Преобразователь напряжения: особенности схемотехники

Схемотехнически инвертор МАП выполнен по принципу низкочастотного (50 Гц) преобразования. В этом его основное отличие от продаваемых автомобильных преобразователей 12/24 — 220 тайваньского или китайского производства (в последних частота преобразования обычно составляет 20000 Гц, поэтому можно использовать маленький высокочастотный ферритовый трансформатор). Главные преимущество подобного подхода следующее: на выходе напряжение снимается непосредственно с обмотки низкочастотного трансформатора, а не с коммутирующих транзисторов, что существенно повышает надёжность прибора при мощностях более 1 кВт. Улучшается его перегрузочная способность.

Кроме того, наводки и помехи при преобразовании по низкой частоте намного ниже. Этому так же способствует тороидальная форма трансформатора.
Тот же низкочастотный трансформатор используется и для мощного зарядного устройства, ведь для этого необходима сеть 220 В, в которой частота именно 50 Гц.
К недостаткам низкочастотного преобразования можно отнести большую стоимость трансформатора (из-за большого расхода меди), а так же его размеров и веса. Впрочем, медь в России пока обходится дешевле чем за рубежом.

При расчёте подключаемых мощностей необходимо учитывать что электроприборы и, особенно, холодильники и насосы, в момент пуска потребляют мощность в 3 — 10 раз больше номинальной, т.е. например, пусковой ток 150 Вт холодильника может достигать 1,3 — 1,5 кВт.

Также выбор низкочастотного блока оправдан, если предъявляются требования по минимизации помех (радиоприёмная, усилительная и телеаппаратура), и в случае, если необходима функция зарядного устройства.

Конструкция инвертора МАП является запатентованным изобретением, основная новизна которого заключается в схемотехнике электронных узлов, обеспечивающих надёжность работы.

По сравнению с дизель/бензиновым генератором 220 В, предлагаемый пpeобрaзовaтeль нaпpяжения имеет следующие преимущества:

Значительно меньшие габариты и вес.
Не шумит и не выделяет выхлопных газов.
Нет необходимости контролировать присущие дизель-бензиновым генераторам параметры: уровень и давление масла двигателя; уровень и температуру охлаждающей жидкости; уровень топлива (подобные параметры автомобильного двигателя контролируются независимо).
Больший ресурс работы и отказоустойчивость (отсутствие механического износа).
При использовании с автомобилем при относительно маломощных потребителях (до 1000 Вт) длительное время не требует включения автомобильного генератора и, следовательно, не расходует бензин.
Мизерное потребление энергии (5 Вт) на холостом ходу (у дизель/бензинового генератора расход топлива на холостом ходу равен половине от расхода при максимальной нагрузке).
Минимальное колебание выходной частоты (не превышает сотых долей процента).
Экологичность и возможность подключения альтернативных источников энергии (ветрогенераторов и солнечных батарей).
Может работать как пуско-зарядное устройство, как источник бесперебойного питания.

Если ваш дом вообще не подключён к электросети, весьма разумно использовать пpeoбpaзoвaтeль нaпpяжeния МАП "Энергия" совместно с мини-электростанцией. Дело в том, что, включая генератор всего лишь на 5-6 часа в день (одна заправки хватит на несколько дней), вы обеспечиваете себя круглосуточным электричеством 220 В. Какая экономия топлива! Плюс — тишина, покой и чистый воздух… Вопросы выбора мини-электростанции мы описали. К альтернативным источникам энергии относятся солнечные гелиоустановки и ветрогенераторные установки.

Основные категории пользователей МАП "Энергия":

Строители (в полевых условиях и в условиях частого отключения электросети). Возможно подключение любого электроинструмента с номинальной мощностью до 3 кВт: электропила, болгарка, дрель, лобзик, рубанок, краскопульт, бетономешалка и т.д.
Дачники и любители автомобильных походов. Возможно подключение телевизоров, осветительных ламп, холодильников, насосов, электроплиток и чайников, а так же другого оборудования.
Жители регионов с частым отключением электросети.
Владельцы коттеджей для автоматического резервного питания.

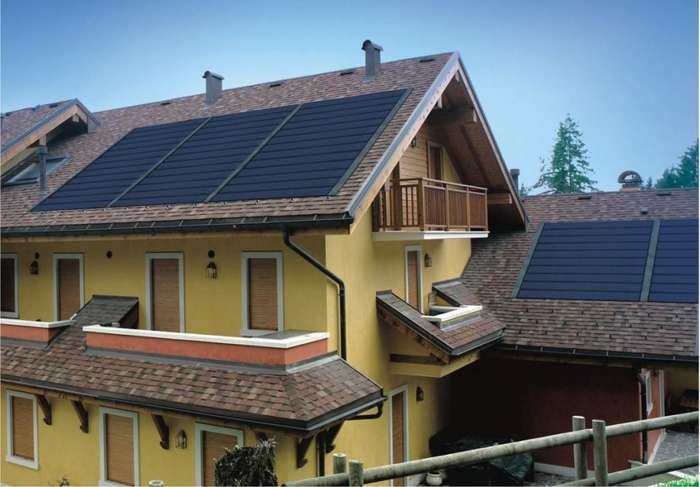

Владельцы ветрогенераторных установок и солнечных батарей.
Владельцы яхт, для подключения бытовой техники (вариант 24 В — 220 В).
Автолюбители (с "ракушками" и гаражами без 220 В).
Автобусные парки и частные владельцы (для возможности установки в салонах TV, видео, холодильников, кондиционеров и т.д.).
Торговые точки не оснащенные сетевым 220 В.
Небольшие фирмы и частные лица использующие МАП "Энергия" в качестве источника бесперебойного питания (ИБП) большой мощности и продолжительного времени работы для компьютеров (функция ИБП/UPS).
Организации эксплуатирующие системы отопления в виде газовых котлов, использующих для поджига 220 В (с учетом возможного отключения сетевого напряжения).
Спасатели и пожарники (т.к. бензорезаки — а) пожароопасны, б) глохнут в задымленных помещениях; а электроэнергию при пожаре отключают).
Технические и монтажные службы, занимающиеся проектированием, монтажом и обслуживанием систем охранно-пожарной сигнализации (ОПС), видеонаблюдения и связи (для использования МАП "Энергия" в качестве источника долговременного резервного питания).
Устройство так же может быть полезно в районах стихийных бедствий и чрезвычайных ситуаций.

Опыт эксплуатации МАП "Энергия" говорит о высочайшей надежности этого устройства, что достигается применением новейших импортных электронных компонентов.
