Дачнику в помощь: инструкция по устройству колодезного водоснабжения

Колодцы всегда были востребованными и популярными источниками водоснабжения. За час они могут выдавать до 100 л воды, обеспечивая водоснабжение стандартного дома и участка размером шесть–десять соток (600–1000 квадратных метров). Подземная вода гораздо чище, чем в поверхностных водоёмах. Обустроить систему колодезного водоснабжения относительно несложно, ведь для этого не нужно дополнительных разрешений, а финансовые затраты минимальны. Наша пошаговая инструкция поможет вам разобраться в вопросе.

Шаг первый. Поиск места для колодца

Обращение к специалистам. Структура грунта на участке неоднородна, да и подземные воды залегают на разном уровне, поэтому к определению места для установки колодца рекомендуется привлечь специалистов. Эксперты проведут разведочное бурение, определят глубину залегания водоносного слоя и учтут особенности грунта на участке. Стоимость услуги в Московской области в среднем составляет 12 000 рублей.

Поиск на портале «Росгеолфонд». Если траты на разведочное бурение не заложены в бюджет, то сориентироваться поможет электронный каталог учётных карточек кадастра подземных вод на интернет-ресурсе «Росгеолфонд». Портал не даст точной информации о глубине залегания подземных вод на конкретном участке, но позволит отследить наличие рядом «пустых» скважин. Последнее – тревожный знак, однако в центральной части России риск выбрать такой участок невелик.

Самостоятельная работа. Известно, что в летнее время поднимающиеся к поверхности грунтовые воды делают землю холоднее, поэтому стоит обследовать участок и найти места с обильным предрассветным выпадением росы. Из них можно выбрать более удобное для расположения колодца. Обычно это самое высокое место на участке. Нельзя допускать, чтобы выше его по рельефу находились выгребные ямы соседей. Также стоит учесть, что колодцы рекомендуется располагать на расстоянии менее трёх метров от фундамента дома или других зданий.

Шаг второй. Строительство колодца

Мастера нередко рекомендуют отказаться от глубинно-погружного способа устройства источника, при котором роется шахта до появления воды и только потом устанавливаются бетонные кольца. Это чревато обвалом грунта: в СМИ и на специализированных форумах встречаются истории о землекопах, попавших в ловушку стремительного подземного потока.

Более безопасным, чем глубинный, считается наборно-поверхностный метод. На начальном этапе роют круглую яму глубиной до метра и опускают в неё бетонное кольцо с днищем. Затем делают подкоп ещё на метр. Первое кольцо опускается вниз под давлением собственного веса, освобождая место следующему элементу. Аналогичная операция выполняется с третьим кольцом и так далее — до появления внизу воды. После устраивают дно и верхнюю часть колодца. Для повышения прочности конструкции, в дополнение к существующим пазогребневым соединениям колец рекомендуется скрепить элементы скобами.

Стоимость работ колеблется от 1800 до 2900 рублей за погонный метр без учёта материалов. Последние обойдутся в 2000 рублей — за бетонное кольцо диаметром метр и высотой 60—70 см.

Шаг третий. Выбрать схему водоснабжения

Безнапорная схема водоснабжения с накопительной ёмкостью (гидроаккумулятором). Простой вариант доставки воды из колодца в дом – опустить в источник погружной насос, а на чердаке или специальных лесах установить накопительный бак, откуда по безнапорному водопроводу вода будет стекать в точки потребления. Если трубу от колодца к дому проложить ниже уровня промерзания грунта (около 1,5–2 м) и утеплить, то такой автономной системой водоснабжения можно будет пользоваться даже зимой.

Накопительная ёмкость выполняется из полимера или стали, а её объём зависит от того, сколько воды домовладелец хочет «накачать» впрок. Например, 100 л хватит на сутки семье из трёх человек для приготовления еды и обеспечения гигиенических нужд. Если дача благоустроена, имеются душевая комната, стиральная машина, системы автоматического полива, то лучше выбрать резервуар объёмом 250 л. Ёмкость комплектуется специальным поплавковым выключателем, замеряющим уровень воды и подающим сигнал на включение или выключение насоса.

Стоит внимательно отнестись к оборудованию, устанавливаемому в колодец. «Высок соблазн выбрать наиболее доступную, возможно, китайскую, модель, ведь насос включается редко. Но это ошибочный путь – даже в самой простой системе важно предусмотреть защиты от аварийных режимов работы. В противном случае, сгоревший насос может на долгое время испортить воду в скважине», – комментирует Евгений Кручинин, инженер Департамента промышленного и бытового оборудования ООО «Грундфос».

Несмотря на бюджетность рассмотренной схемы, она редко устраивает дачников, так как при одновременном использовании хотя бы двух точек водозабора, например, умывальника и полива, напор воды резко падает. Водоснабжение становится несравнимо комфортнее, когда вместо бака на чердаке применяют более совершенный накопитель – гидроаккумулятор, обеспечивающий нужный напор во всех точках водоразбора.

Такое оборудование предпочтительно и тем, что для его монтажа не обязательно прокладывать трубы через весь дом. Резервуары подбираются индивидуально в зависимости от параметров системы водоснабжения и установленных насосов. «Исходя из расхода 2,5-3 м3/ч, можно взять гидробак 35 – 60 л, – приводит пример Евгений Кручинин, инженер отдела продуктового менеджмента Департамента промышленного и бытового оборудования «Грундфос». – В ёмкостях большего объёма возрастает вероятность застаивания воды и образования в ней бактерий».

За набор воды в гидроаккумулятор отвечает погружной насос. Доступен и альтернативный вариант – самовсасывающая поверхностная насосная установка с баком. Оборудование устанавливается в доме и подключается к проложенному от колодца трубопроводу.

Схема без накопительных ёмкостей. Современное автоматическое оборудование – погружное и поверхностное – позволяет обойтись без баков и гидроаккумуляторов. «В схемах с накопительными ёмкостями насосы работают до наполнения резервуара, затем отключаются. При отсутствии баков, оборудование автоматически подстраивается под текущие нужды потребителя, включаясь при открытии крана и выключаясь, когда водозабор останавливается. Нагнетающие насосы обязательно оснащены специальными защитами от сухого хода и системами фильтрации, – поясняет Алексей Романенков, специалист по монтажу бытовых систем водоснабжения и водоотведения, г. Москва – Тем не менее, и в этом случае рекомендуется установить небольшой гидробак объемом всего лишь 8 литров, тогда насос будет надежно защищен от гидроударов».

Шаг четвёртый. Подобрать насос

Прежде чем выбрать оборудование, нужно определиться с его характеристиками, и лучше всего прибегнуть к помощи специалистов. Они попросят описание имеющейся или планируемой системы автономного колодезного водоснабжения, включающее следующие данные:

* выбранную схему водоснабжения и удалённость колодца от дома или гидроаккумулятора;

* глубину, расстояние от поверхности земли до уровня воды в колодце (зеркало) и количество воды, выдаваемой источником в единицу времени (дебит);

* длину трубопроводов, диаметр труб, материал труб и количество поворотов;

* число точек водозабора и их назначение (душ, кухонная мойка, умывальник, водонагреватель, разбрызгиватели в саду, бассейн и т.д.).

Эксперт оценит расход воды, геодезический напор, потери на гидравлическое сопротивление, учтёт среднее расчётное давление в сети и гидроаккумуляторе. После специалист подберёт колодезный насос или поверхностную установку водоснабжения с нужной расходно-напорной характеристикой.

Погружное оборудование

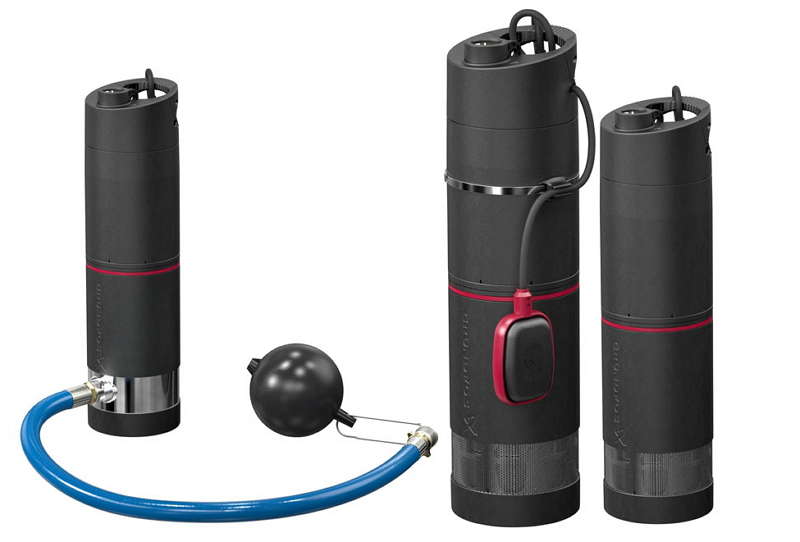

В колодцах глубже 8 м рекомендуют устанавливать погружные насосы. Оборудование подвешивается с помощью троса таким образом, чтобы водозаборная часть находилась не ближе 1 м от дна. На стороне подачи насоса устанавливают обратный клапан, к которому присоединяют муфту для дальнейшего крепления к трубопроводу.

Для обеспечения надёжного водоснабжения следует выбирать оборудование с максимальной защитой. «Надёжные и долговечные насосы изготавливаются из коррозионно-устойчивых материалов. Это продлевает срок службы оборудования и гарантирует отсутствие в перекачиваемой воде частиц ржавчины. Также современные насосы комплектуются сетчатыми фильтрами, препятствующими попаданию в корпус моделей крупных частиц – камней, песка, веток и пр. Мы рекомендуем также предусмотреть защиту оборудования от перегрева и «сухого» хода: можно установить внешние датчики или выбрать модель, которая сразу укомплектована нужной автоматикой. Например, в состав колодезной установки SBA от GRUNDFOS входят встроенные защиты, датчики протока и реле давления, что исключает необходимость применения дополнительных устройств», – отмечает Евгений Кручинин.

Поверхностные установки

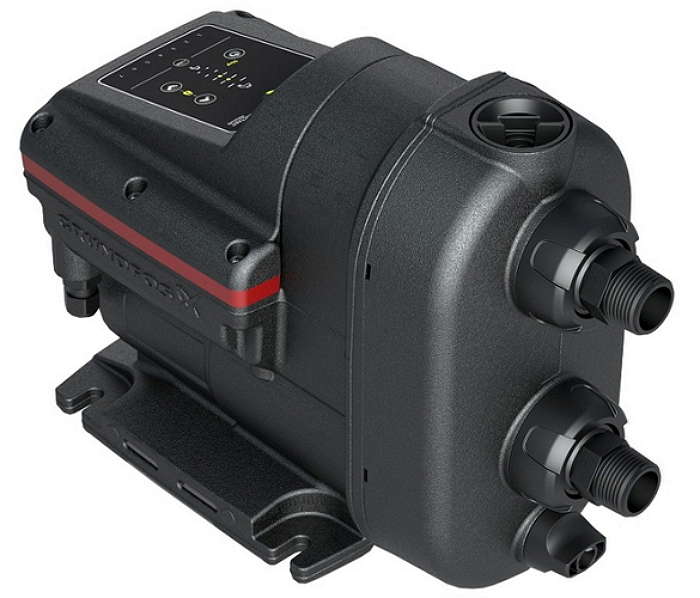

Если колодец не глубже 8 м, альтернативой погружному оборудованию выступают поверхностные насосные установки. Современные модели представляют собой готовое решение для водоснабжения дачи. Так, оборудование GRUNDFOS SCALA2 благодаря встроенному преобразователю частоты реагирует на изменение потребления воды и адаптирует свою работу к новым условиям. SCALA2 способна поддерживать постоянный напор во всех используемых точках водоразбора, даже если они работают одновременно.

Это не только удобно, но и экономично: установка бережёт энергию, не работая на максимальной мощности постоянно. Оборудование оснащено комплексом необходимых защит, в том числе, защитой от «сухого» хода. На корпусе установки расположена световая панель с удобными и интуитивно понятными индикаторами работы. Такую модель можно монтировать на улице (при условии, что температура окружающей среды не ниже +5° С) или прямо в доме: звук от работы оборудования не превышает 47 дБ, что сопоставимо с шелестом листьев при тихом ветре.

Шаг пятый. Подобрать систему очистки воды

Дачные колодцы обычно роются на песчаный водоносный слой глубиной от 7 до 40 м, где собираются относительно чистые грунтовые воды. Однако в ряде случаев в источник попадает так называемая верховодка с большим уровнем загрязнений, из-за чего наблюдается окраска воды и неприятный запах. Также частым спутником колодезной воды становится железо: его предельно допустимая концентрация в ряде районов Подмосковья может превышать норму в 3—15 раз. Учитывая всё вышесказанное, необходимо вызвать экспертов из аккредитованной лаборатории для проведения анализа воды, по итогам которого можно сделать вывод о необходимости дополнительной очистки. Как правило, вопрос решается в зависимости от цели водоразбора: в частности, для пищевых нужд рекомендуется устанавливать систему тонкой очистки воды, например, на основе обратного осмоса, в душе можно ограничиться угольным фильтром, а для полива газонов и деревьев подойдёт неочищенная вода.

Если остались вопросы

Для того, чтобы работа была сделана максимально качественно, всегда нужно обращаться к профессионалам. В выборе исполнителя стоит прислушиваться не только к «сарафанному» радио, но и к рекомендациям производителей. Так, у GRUNDFOS есть раздел с перечнем сертифицированных монтажных организаций. Сотрудники данных монтажных организаций прошли обучение в Академии GRUNDFOS и аттестацию, поэтому способны оказывать качественный сервис по подбору насосного оборудования, а также его квалифицированной установке на объекте. Компетенции и знания этих монтажников подтверждены сертификатом и знаком “Сертифицированная монтажная организация”, выданными компанией GRUNDFOS и размещенными на сайтах монтажных организаций.

Помимо монтажных организаций консультацию оказывают как сотрудники точек продаж, так и сами производители насосного оборудования. Например, согласно статистике Facebook, российское подразделение Концерна GRUNDFOS отвечает на сообщения в среднем в течение 37-60 минут, а по отзывам специалистов «Грундфос» заявки на помощь в подборе оборудования составляют значительную долю обращений. Консультации Концерн оказывает в своих официальных сообществах в Facebook, Вконтакте и Instagram.

Домовладельцу нужно быть осведомлённым о принципах устройства колодезных систем водоснабжения и современных решениях, предлагаемых рынком. Однако, чтобы колодец прослужил долгие годы, доверять земляные и строительные работы, а также подбор насосного оборудования следует профессионалам.
