Новый настольный модульный усилитель для наушников от Schiit Audio

Schiit Audio представляет Jotunheim - наш первый усилитель для наушников с модульной конструкцией, которая обеспечивает максимальную гибкость в использовании и гарантирует, что аппарат никогда морально не устареет. Вы можете выбрать Jotunheim в конфигурации чистого усилителя, или добавить туда один из двух модулей: полностью балансный ЦАП на чипах AK4490, или пассивный ММ-фонокорректор с межкаскадной связью по постоянному току.



Джейсон Стоддарт, сооснователь компании Schiit и глава отдела аналоговой разработки“Мы по сути саму идею связки усилитель-цап вывернули наизнанку. Любой современный интегрированный ЦАП/усилитель сразу обречен на моральное устаревание. Когда появятся новые цифровые возможности, владелец такого аппарата должен будет выкинуть его целиком - вместе с усилителем, который может быть сам по себе был прекрасен во всех отношениях. Модульная архитектура Jotunheim позволяет просто заменить старую плату ЦАП на новую, когда станут доступны более интересные чипы и технологии. Но самое важное - что в Jotunheim нет никаких компромиссных решений. На данный момент это просто напросто самый лучший и самый удобный усилитель, который нам удавалось сделать.”


Достоинства Jotunheim гарантией от морального устаревания не ограничиваются. Используя модуль фонокорректора, можно построить с помощью этого усилителя высококлассную настольную аналоговую систему с проигрывателем винила в качестве источника. В будущем появятся и другие модули, еще больше расширяющие сферу применения аппарата.

В основе конструкции Jotunheim лежит новая разработка Schiit: полностью балансная схема Pivot Point на дискретных элементах с обратной связью по току, разработкой которой инженеры занимались последние три года. Pivot Point дает возможность полноценно использовать балансные и небалансные разъемы без фазовых разветвителей на входе и сумматоров на выходе.

Уникальная аналоговая топология Jotunheim позволяет оптимизировать работу схемы даже в цифровой части. Она дала возможность использовать балансный ЦАП с пассивной фильтрацией на двух чипах AKM AK4490, что попросту исключает целое дополнительное звено на пути сигнала между ЦАП и собственно усилителем. Все это означает, что Jotunheim полностью раскрывает возможности как аналоговой, так и цифровой секции, без единого компромисса в качестве звука.

Дополнительный модуль ММ-фонокорректора обеспечивает выдающееся качество звука с большинством существующих ММ-головок. Уровень предусиления - 44 дБ, работа без перегрузки до 53 мВ, полностью пассивная эквализация по кривой RIAA и безконденсаторная межкаскадная связь по постоянному току с серво-схемой слежения за состоянием тракта.

модуль ММ-фонокорректора

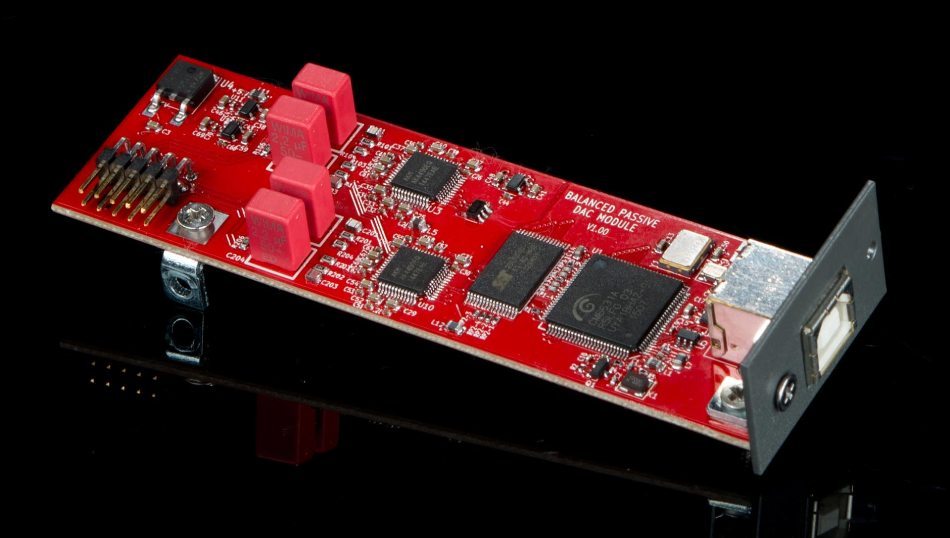

модуль ЦАПа

Цена и конфигурации

Jotunheim можно заказать в следующих конфигурациях:

Jotunheim без дополнительных модулей - 39 990 руб.

Jotunheim с модулем ЦАП - 49 990 руб.

Jotunheim с модулем ММ-фонокорректора - 49 990 руб.

Технические характеристики

Диапазон рабочих частот: 20 Гц—20 кГц (−0,1 дБ, 2 Гц—700 кГц, −3 дБ)

Балансный выход

Максимальная мощность при импедансе нагрузки:

16 Ом: 7500 мВт

32 Ом: 5000 мВт

50 Ом: 3000 мВт

300 Ом: 900 мВт

600 Ом: 500 мВт

Несимметричный выход

Максимальная мощность при импедансе нагрузки:

16 Ом: 2500 мВт

32 Ом: 1500 мВт

50 Ом: 800 мВт

300 Ом: 350 мВт

600 Ом: 175 мВт

Коэффициент нелинейных искажений: менее 0,001% (20 Гц—20 кГц, 1 В RMS)

Интермодуляционные искажения: менее 0,0015% (тест CCIR)

Отношение сигнал/шум: более 104 дБ (А-взвешенный, относительно 1 В RMS)

Взаимопроникновение: менее −75 дБ (20 Гц−20 кГц)

Полное выходное сопротивление: менее1,0 Ом (на балансном и несимметричном выходе при любом коэффициенте усиления)

Коэффициент усиления: х2 (6 дБ) или х8 (14 дБ), переключатель на передней панели

Входы: по паре балансных гнезд XLR и несимметричных RCA-гнезд, переключаемых с помощью тумблера на передней панели

Выходы: 4-контактный балансный разъем XLR, мини-джек6,3 мм, пара 3-контактных XLR-выходов с предусилителя, одна пара несимметричных разъемов RCA

Усилительный тракт: фирменная дифференциальная схема Pivot Point™ на дискретных элементах, с токовой обратной связью.

Источник питания: трансформатор на 48 VA с шестью ступенями дискретного или интегрированного регулирования и фильтрующие конденсаторы емкостью более 70 000 мкФ.

Топология: полностью пассивная схема RIAA-коррекции, усилительный тракт на микросхеме AD8599, во всех каскадах установлены майларовые конденсаторы, межкаскадная связь — по постоянному току с серво-схемой слежения.

Потребляемая мощность: 25 Вт

Габариты:229x152x51 мм

Масса:2,7 кг



Опционный модуль двойного дифференциального ЦАПа:

Микросхема входного USB-каскада: C-Media CM6631A

Микросхема цифро-аналогового преобразования: 2хAK4490

Аналоговый выход: полностью дискретный, с пассивными схемами сумматора и фильтра.

Диапазон рабочих частот: 20 Гц—20 кГц (±0,1 дБ, 2 Гц—100 кГц, −3 дБ)

Максимальная амплитуда выходного сигнала: 2,0 В RMS

Коэффициент нелинейных искажений: менее 0,0015% (20 Гц—20 кГц)

Интермодуляционные искажения: менее 0,002% (тест CCIR)

Отношение сигнал/шум: более 106 дБ (невзвешенный, относительно 2 В)

Интерфейсы:  асинхронный USB 2.0

Опционный модуль Phono-корректора:

Величина усиления: 42 дБ

Коэффициент нелинейных искажений: менее 0,01% (A-взвешенный, относительно 1 В RMS)

Отношение сигнал/шум: более 80 дБ (А-взвешенный при закороченных входах)

Взаимопроникновение: −70 дБ (20 Гц−20 кГц)

Чувствительность: 2,3 мВ при 400 мВ на выходе

Запас по перегрузке: более 20 дБ

Входной импеданс: 47 кОм

Точность соблюдения RIAA-кривой: ± 0,25 дБ (20 Гц−20 кГц)

 Интерфейсы:  2хRCA
